简介

角锥回射器作为一种具有独特光学特性的器件，在众多领域发挥着关键作用。其由三个互相垂直的反射面构成立体角结构，凭借该结构，入射光经三个反射面依次反射后，最终沿入射方向返回。在实际应用中，玻璃、塑料或金属等材料常被用于制作角锥回射器，且表面通常镀有高反射膜，以提升反射效率。角锥回射器广泛应用于精确距离测量、增强夜间可见性、激光通信、光束准直和反射实验等场景。本案例借助 OAS 光学软件，深入研究角锥回射器对偏振光的影响，探索其在偏振光处理领域的特性。

案例设置与操作

模型构建

在 OAS 光学软件中，首先利用其元件库创建角锥回射器模型。根据实际应用需求，设定角锥回射器的尺寸参数，包括反射面的边长和角度等。同时，选择合适的材料和反射膜参数，确保模型能够准确反映实际器件的光学特性。接着，创建一个线偏左旋 90° 的平行光源。在软件中精确设置光源的偏振态、波长、光束直径等参数，使光源符合实验要求。将光源与角锥回射器按照实际光学系统的布局进行装配，完成整个光学模型的搭建。

参数配置

设定光线追迹的精度，确保光线在传播过程中的每一次反射和折射都能被精确计算。选择合适的波长范围进行仿真，考虑到角锥回射器在不同波长下的光学性能可能存在差异，本案例选取了常见的可见光波长范围。同时，设置光线的数量，足够多的光线可以更全面地反映光的传播特性，但也会增加计算量，经过权衡，确定了合适的光线数量以平衡计算精度和效率。

仿真运行与结果观察

OAS 软件通过光线追迹算法模拟光线在角锥回射器和光源组成的光学系统中的传播过程。在仿真过程中，可以实时观察光线的传播路径和偏振状态变化。仿真结束后，软件生成详细的结果数据和可视化图像。通过分析结果数据，获取光线在经过角锥回射器前后的偏振态参数变化，如偏振方向、偏振度等。同时，观察可视化图像，直观地了解光线的传播轨迹和偏振状态分布情况。

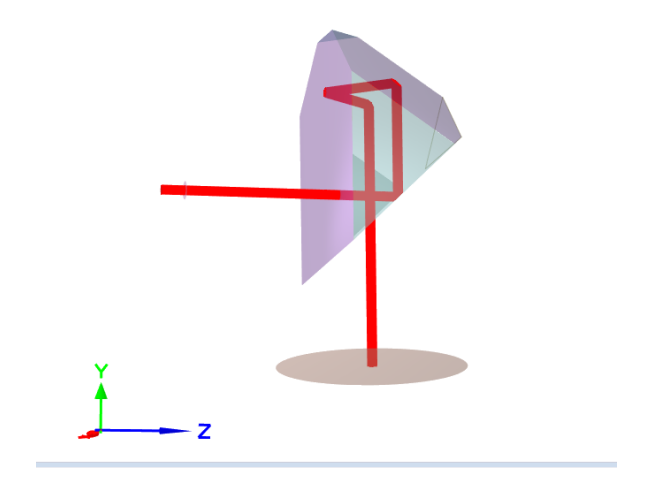

角锥反射器的三维追迹图

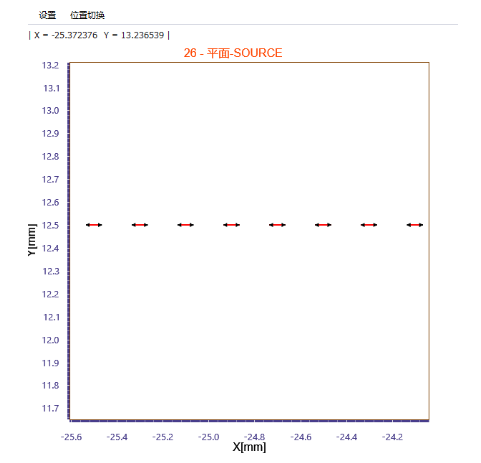

光源探测面偏振图

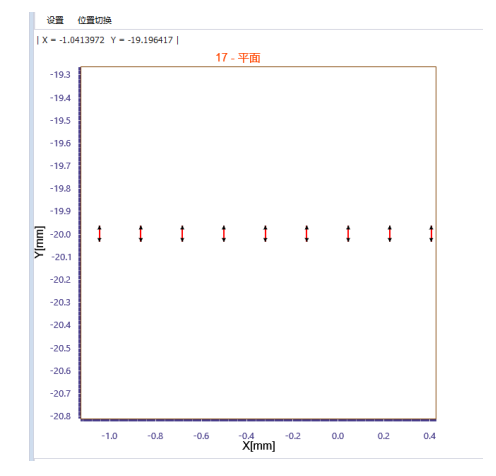

光源探测面偏振图

总结

本案例利用 OAS 光学软件成功研究了角锥回射器对偏振光的影响，清晰呈现了偏振光通过角锥回射器后偏振状态的变化过程。通过仿真分析，验证了角锥回射器在偏振光处理方面的独特特性，为其在光学系统中的应用提供了重要的参考依据。
