ROD 光学设计软件
ROD (Ray Optical Design) 光学设计软件作为国内首款自主研发产品，是光学工程师们的首选，其结合了直观的用户界面以及复杂的物理科学。可以快速有效地解决用户的设计需求、概念发展或方案开发、详细的镜头设计、公差分析、技术性能分析（包括衍射效应，通过Monte-Carlo 分析公差预算影响）；建立的透镜系统会自动匹配首选供应商的光学样本列表，在提升设计效率同时降低生产成本。
• 我们的主要任务是确保提高光学工程师、研究者以及科学家们设计产品的可生产性。为光学工程师提供了高效、快速、精确的光学系统设计软件。

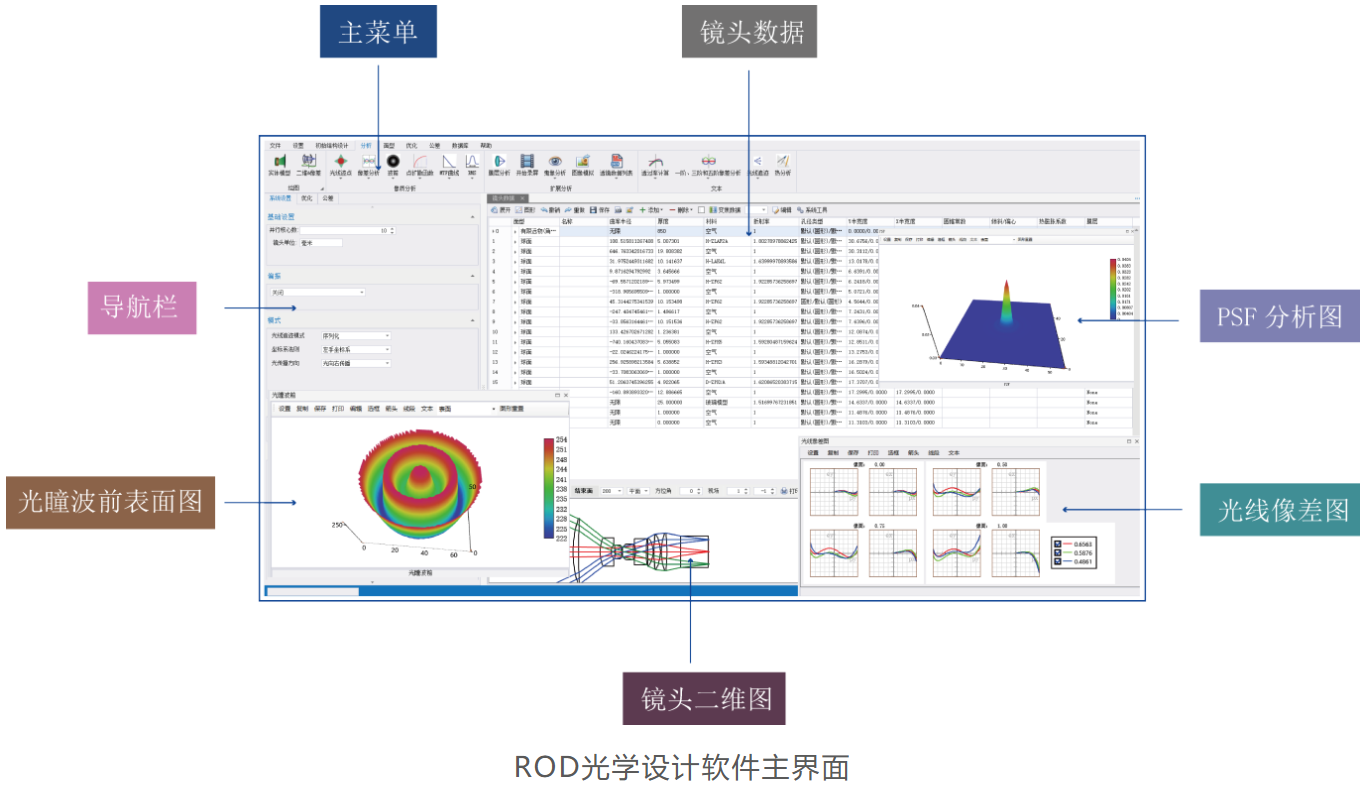

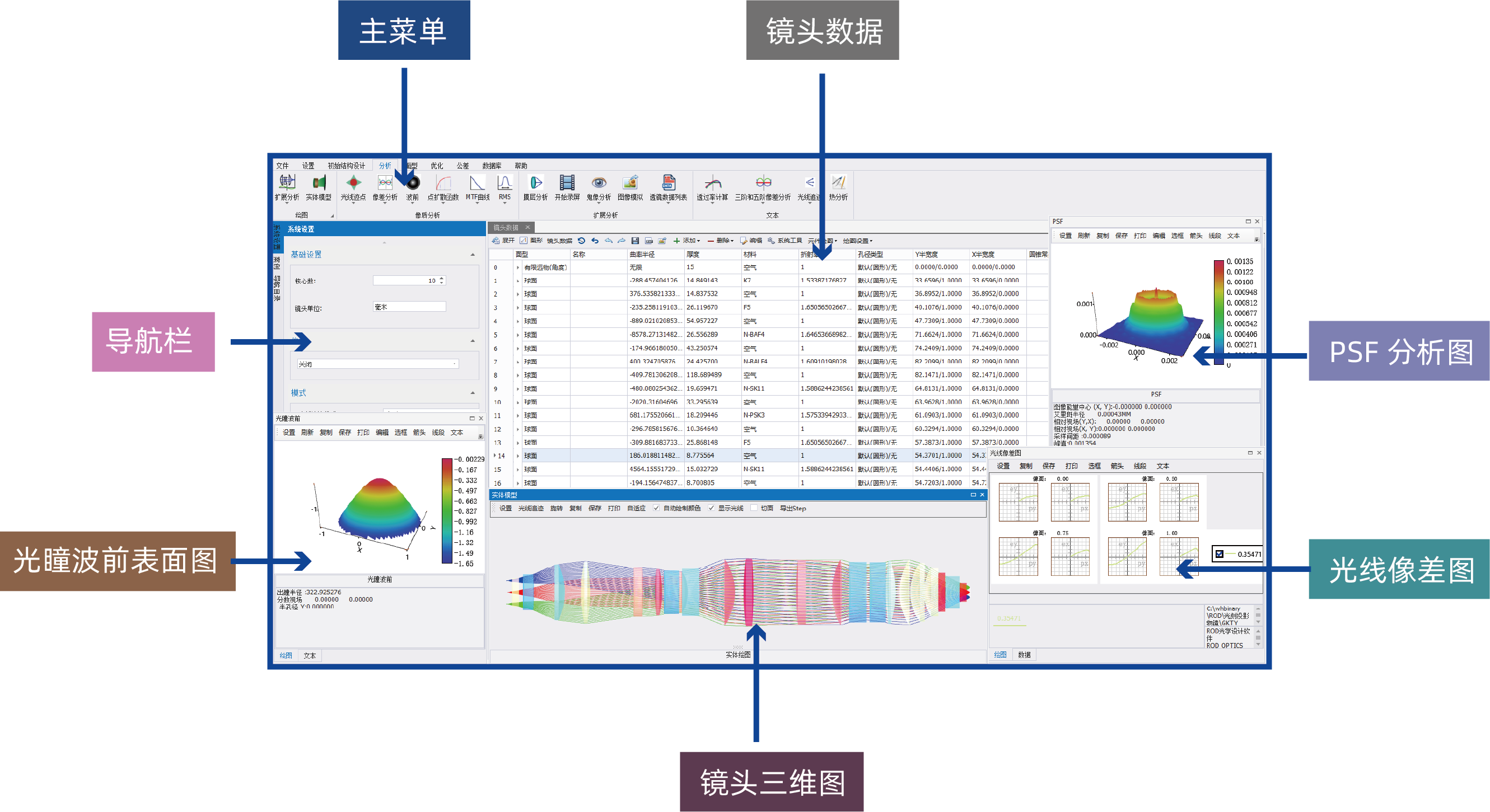

ROD光学设计软件主界面
• 分析工具 -- 通过无缝对接的软件平台将您的想法变为可能，包括含序列和非序列模式下的分析和建模仿真工具。
• 优化工具 -- 基于参数选择自动优化您的光学系统，使得符合产品设计要求。
• 公差工具 -- 将光学器件的加工装配应用到软件设计及仿真中，全面的评估设计的加工性及良品率。
PSF分析图
为了确保ROD的实用性，软件包含了一系列多元化的支持模块，包括透镜、材料目录、用户帮助文件等，从而最大化ROD的生产性。以上所有的模块您都无需支付额外的费用来获得。
ROD 光学设计软件作为一款全球领先的光学设计及仿真软件，我们针对不同的应用背景及设计需求，重新设计了课程，为广大光学设计者提供应用所需的培训课程，课程涵盖软件及光学设计原理、技巧。
光线像差图/光瞳波前表面图
• 专利文件和优良设计起始点：专家系统工具可以存储并使用来自设计良好的光学结构。输入所要设计的系统的使用波长、相对孔径、视场等参数，软件即可从自带的镜头库中找出对应的结构以供选择。
• 定焦系统的初始结构：输入基础参数，控制条件，可以在几分钟内，把你的想法变成一个实用的镜头，全局优化工具可以像有经验的设计人员一样找到一个好的结构，甚至可以找到一个更好的。
• 变焦系统的初始结构：要设计一个变焦镜头吗 ? 输入基础参数，控制条件，在几分钟内自动找到你所需要的结构。

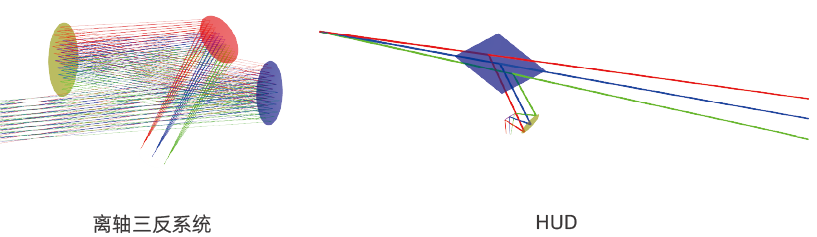

• 自由曲面设计：输入基础参数，控制条件，能够在控制光束间隙的同时优化自由曲面（离轴四反自由曲面）。

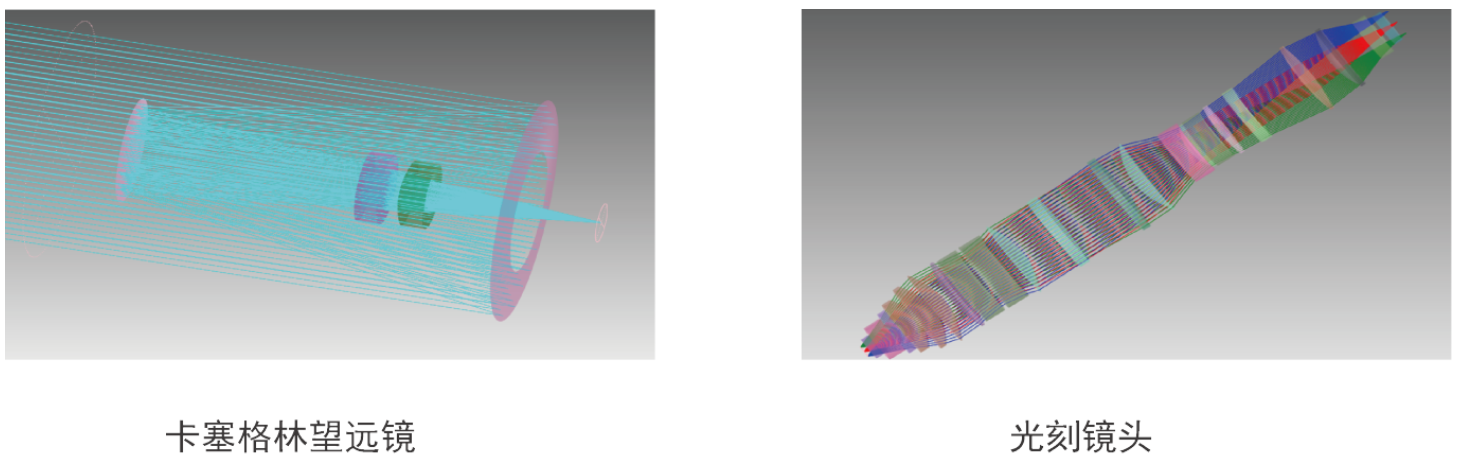

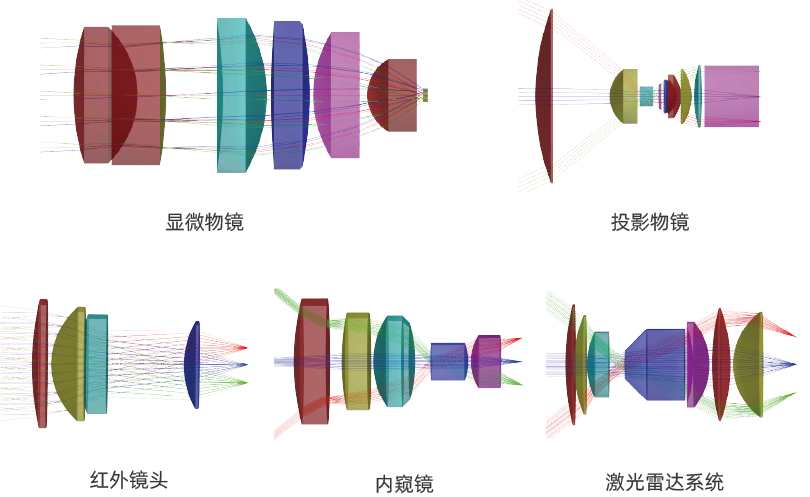

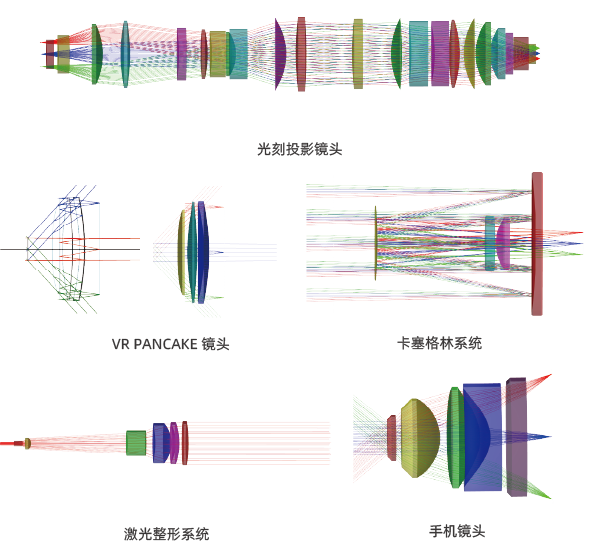

卡塞格林望远镜/光刻镜头
简单易用的优化工具和高级优化算法提高了软件设计性能。
• ROD拥有最强大的优化功能，可以快速准确地优化光学系统。拥有均方根光斑大小、OPD、MTF、和一整套自定义的评价函数。智能化的优化默认设置和边界条件设置、有效的优化玻璃变量的方法、非常精确的边界条件的处理、容易自定义的边界条件、快速而精准的MTF优化、玻璃搜索匹配工具玻璃搜索，可以匹配最好的玻璃组合，可以自动搜索最好的非球面/衍射面位置，可以自动增加和删除透镜。
• ROD 可以分析优化各种各样的复杂光学系统。支持多种特殊光学面如衍射光学元件、复杂非球面、自由曲面设计、各种变焦镜头，扫描系统。很容易实现元件的偏心和倾斜。
• 用户可以利用优化工具，比如使用可视化优化器，手动调整设计以达到期望的性能。也可以利用高级优化算法自动计算，通过改变透镜的曲率半径、厚度、材料等变量，算法会自动给出能够达到系统最佳性能的最优解。我们提供多种算法，包括快速局部优化算法和全局优化算法。

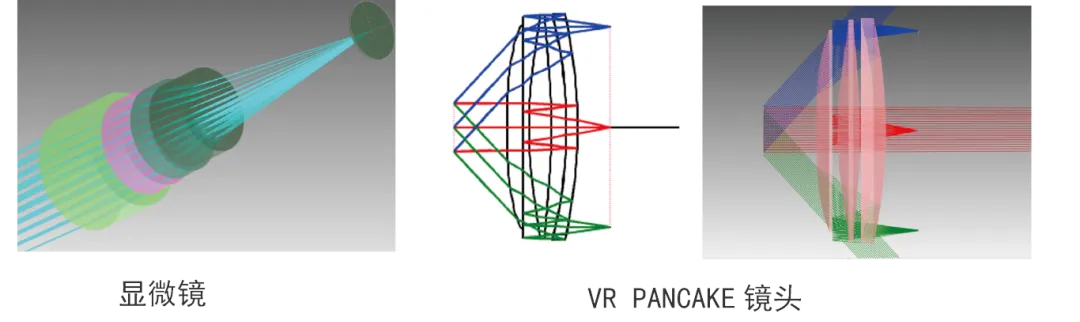

显微镜
VR PANCAKE镜头/远心物镜

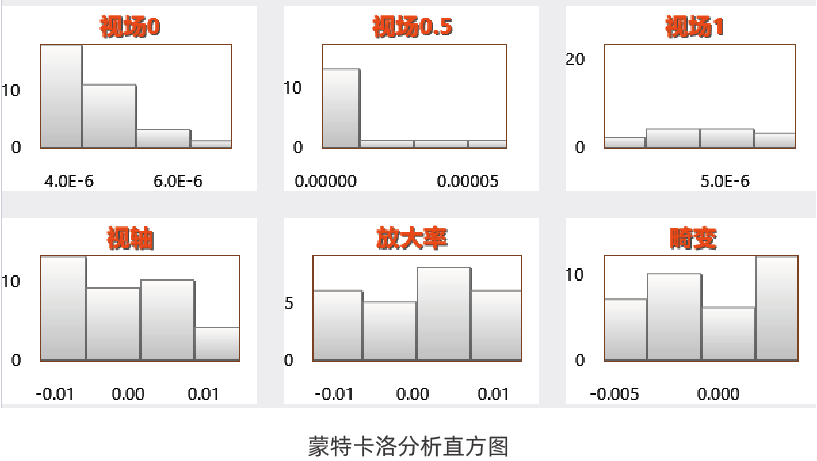

灵敏度分析和反灵敏度分析 ( 自动公差预算 ) 的公差功能是建立在可测的评价标准上，这些标准可以是均方根光斑大小、波前方差、斯特列尔比、MTF、加工装配模拟、畸变、放大率、瞄准误差、3 阶特性等等；可以使用多种补偿器。
红外镜头/相机镜头/非球面手机镜头
国内首屈一指的光学设计软件，ROD光学设计软件可以用于航空航天工程、天文探测、自动化、生物医学研究、家用电子产品、机器视觉、光刻等多个领域。
相机物镜/高倍显微物镜
24/5技术支持 -- 提供一支拥有95％以上满意度的技术支持队伍。
灵活的管理授权模式 -- 两种不同版本的永久软件授权协议，以及单用户或多用户网络授权模式。最小化学习曲线 -- 业界最灵活友好的用户界面，最大化生产效率。
业界领先的培训课程 -- 由业内经验丰富的ROD专家进行授课。
企业级程序 -- 为多用户自定义化程序配置。
软件内嵌式教程和帮助文件 -- 当您急需教程以及互动式帮助文件时，快速、简便、准确地帮助到您。
-物方参数向导
-物方类型(无限、有限、广角、高斯、阵列、波导等)
-视场类型(角度、物高、像高、倾斜视场等)
-光阑类型(近轴、真实、浮动等)
-光瞳类型(近轴、适配光阑、适配所有孔径、渐晕光瞳、不同形状光瞳等)
-光谱向导(均匀、黑体、离散光源、视觉响应、CCD 探测器等)
-偏振模式-坐标系
-特殊光瞳坐标
-系统单位
-光线追迹模式
-渐晕模式
-镜头参数列表
-镜头参数列表
-镜头的二维、三维、实体模型
-基础面型(平面、球面、圆锥曲面)
-幂级数非球面(X方向、Y方向、奇次、偶次、环面、柱面、双区、双锥、余弦等)
-衍射表面(光栅、HOE、DOE、多层 DOE、菲涅尔等)
-其他表面类型(泽尼克、样条、NURBX、偏振片、扩散片、福布斯 A/B/C、贝塞尔曲线、勒让德多项式、自定义表面等)
-表面厚度
-玻璃材料库
-玻璃模型参数
-折射率插值系数
-梯度折射率
-双折射
-膜层
-孔径设置(外孔径、内孔径、椭圆形、矩形、不规则形状孔径)
-相对倾斜偏心
-群组倾斜偏心
-全局坐标系
-定焦镜头(系统参数、搜索目标、搜索条件)
-变焦镜头(系统参数、搜索目标、变焦位置划分、搜索条件)
-膜层设计
-专家模式
-自由曲面设计(系统参数、反射镜的数量、形状、坐标、像面目标)
-局部优化
-模拟退火全局优化
-玻璃优化
-真实玻璃搜索
-优化变量
-评价函数(默认评价函数、光线网格设置、单光线目标、像差目标、成像-质量目标-镜头、结构参数、边界条件监视器等)
-优化算法
-C#
-Matlab
-Python
-光线迹点(光线像差图、点列图、光迹图)
-像差分析(光程差图、刀口、场曲、畸变、轴向像差、垂轴像差、赛德尔图)
-波前分析(波前条纹、波前方差、光瞳波前、波前聚焦)
-点扩散函数(多视场、多光谱、离焦、变焦 PSF 分析)
-MTF(衍射、FFT、几何、离焦、多视场 MTF)
-RMS(多波长、多视场 RMS)
-膜层分析

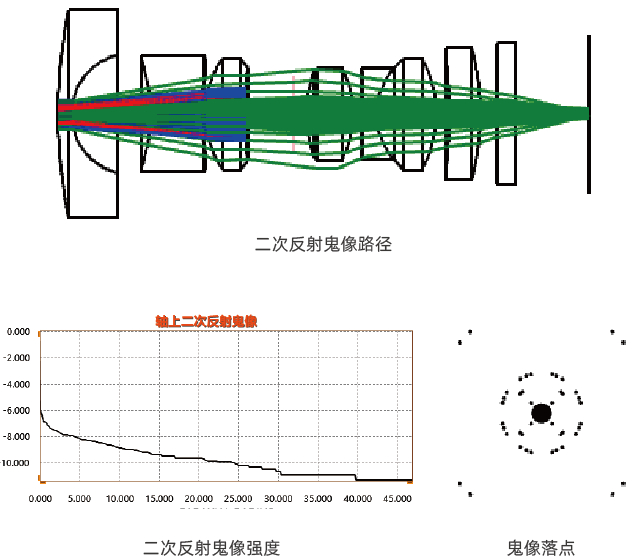

-鬼像分析(一阶鬼像、二阶鬼像、鬼像图表、鬼像路径、冷反射)
-镜头数据列表
-镜头表面工具(边厚、斜率、矢高、球面拟合、泽尼克拟合)
-镜头系统工具(光通量、重量计算、成本预估、复制、镜像、翻转、整体缩放)
-透过率计算(偏振光透射、菲涅尔损耗、相对照度、T数计算)
-一阶、三阶、五阶像差
-光线追迹(单光线追迹、近轴光线追迹、自定义光线追迹)
-指令执行

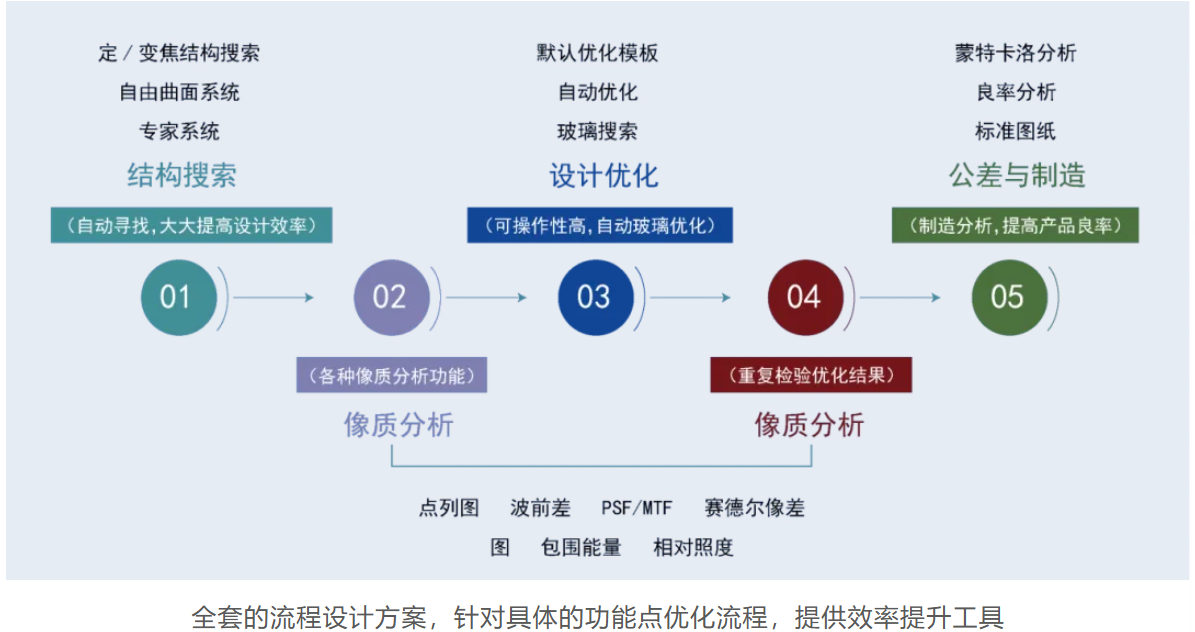

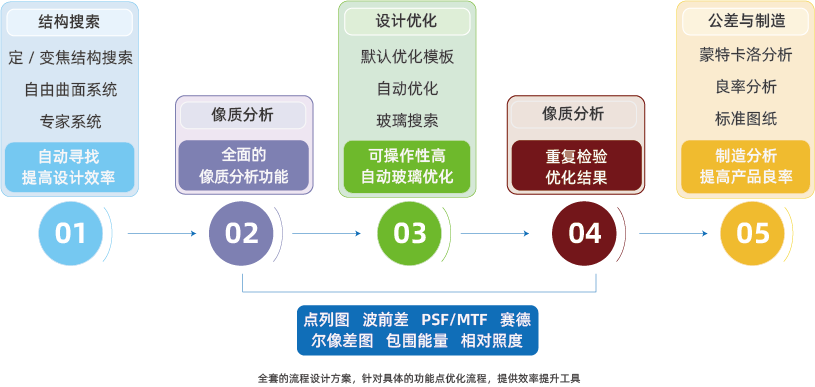

全套的流程设计方案，针对具体的功能点优化流程，提供效率提升工具
尊敬的用户：
我们正式向您宣布，ODS 光学设计软件正式合并进入 OAS 中，进一步补充 OAS 中的序列光线追迹功能。目前 OAS 具备序列光线追迹、非序列光线追迹功能，进一步减少了模型的转换，缩短了仿真设计流程时间。
我们很高兴地向您宣布，ODS 光学设计软件 2024R1 版本发布！
ODS 光学设计软件 2024R1 版本增强了以下功能：
- 进一步加强初始结构的搜索功能；
- 修正增强波动光学传输功能；
- 加强了超表面计算功能的计算速度；
- 更新了整个玻璃库到最新版；
- 修复了上个版本中的 Bugs 。
我们很高兴地向您宣布，ODS 光学设计软件 V23.00 版本发布！
ODS光学设计软件V23.00版本增强了以下功能：
- 增加了三种自由曲面；
- 增加了命令输入功能；
- 修复了上个版本中的 Bugs。
ODS光学设计软件V22.7 版本增强了以下功能：
- 支持 IGS 和 STEP 文件的导出；
- 增加了优化与公差分析的并行计算功能；
- 加强了膜层优化功能；
- 修复了上个版本中的Bugs。
ODS光学设计软件V22.1 版本增强了以下功能：
- 非序列光线追迹功能；
- 支持 ZEMAX 序列设计文件和 CODEV 的 SEQ 文件以及 SYNOPSYS 设计文件；
- 支持 IGS 和 STEP 文件的导入；
- 增加了并行计算功能，光线追迹速度和效率大大提升；
- 加强了膜层设计功能；
- 修改衍射杂散光的计算过程，加快计算；
- 修复 Jones 矩阵计算错误；
- 修复了上个版本中的Bugs。
ODS 光学设计软件 V21.4 版本正式发布，更新信息如下：
1. 增加非序列光线追迹功能
2. 修复了上个版本的若干问题。
ODS 光学设计软件 V21.0 版本正式发布，更新信息如下：
1. 改善了光线追迹算法的精度
2. 增加鬼像分析功能
3. 修复了上个版本的若干问题。
ODS 光学设计软件 V20.2 版本正式发布，更新信息如下：
1. 新增 MTF 显示图表功能
2. 新增鬼像分析功能
3. 修复了使用过程中出现的问题。
ODS 光学设计软件 V20.1 版本正式发布，新版本在原有的基础上，修复了使用过程中出现的一些问题，提升了计算精度和速度，并根据市场需求添加了一些新的功能。
基本功能
光学建模：同轴、离轴系统建模
光学面形描述：球面、非球面等
系统优化：局部优化
公差分析：公差分析
像质评价：像差曲线、传递函数、全视场波象差等评价功能
光线追迹：球面、非球面、衍射面光线追迹
数据库：光学镜头库、光学材料库和样板库等
制造支持：自动出图等
ROD 的全局优化(Global Synthesis)智能算法旨在以快速为您提供优化设计解决方案。
ROD 将全局优化功能（Global Synthesis）集成在软件中，开箱即用，我们的目的是从一开始就协助您设计出正确的方案。
与其他方法(如遗传算法或模拟退火法)相比，更快更容易地解决设计问题。仅需几分钟就能解决小问题，复杂的问题则只需要几个小时或一晚上就能解决。
对于包括变焦镜头在内，这种具有大量变量和许多约束条件的复杂问题，ROD 能提供满足所需约束条件的多种解决方案。
只需三步即可轻松使用全局优化功能（Global Synthesis）
第一步：选择您设计的起点
选择起始点——可以正确执行光线追迹的镜头。选择误差函数并定义约束条件（例如焦距，包装，和畸变）
第二步：启动全局优化（Global Synthesis）功能
首先会搜索潜在的设计结构，然后给出满足所有设计要求的多个最优化方案，其中就可能包含全局最优解。
第三步：选择您的最终设计方案
然后，您可以选择和分析最有潜力的设计，并对其中一个或多个进行修改，使其成为您的最终设计方案。全局优化（Global Synthesis）功能有可能会提供一个新的优化后的结构，它也可能会验证您的原始结构就是最佳方案。
内置了快速准确的公差分析功能，助您有效避免因制造误差带来的额外成本。
使用 ROD 强大高效的光束合成传播算法进行衍射分析
BSP的基于子光束的算法模拟了光通过整个光学系统的波长性。BSP比起其他基于子光波束的方法传播法所需的子光束更少的波束，却能获得更精确的结果。
BSP 功能使非专业用户也能获得专业的结果。Pre-Analysis（预分析）功能为您的系统推荐定制化数据分析，让用户大量节省了设置的时间。
尽管BSP易于使用，操作简便，但也同时提供高度的灵活性，让高级用户可以控制传播过程，包括阈值，参数，甚至Pre-Analysis推荐数据等几乎所有选项。
BSP提供易于理解的可视化结果
BSP支持许多不同类型的系统，从带有象散的系统到光瞳不连续的系统。所有这些都可以用BSP进行准确分析。
您所购买或试用的 ROD 软件都带有 BSP 功能，从而无需额外下载或购买。
ROD 支持在光学表面上模拟中频率表面误差的真实效果，通过高效、基于统计的计算，为您提供更准确的结果。
ROD 将玻璃专家功能集成在软件中，开箱即用，从而加速您的设计流程，使您轻松获得一流设计方案。
ROD 的玻璃专家为您的镜头设计自动选择一组最佳的真实玻璃材料。使您能更专注于设计的其他部分。
玻璃专家功能选择材料的过程犹如一位有丰富经验的光学专家。
首先，您可以告诉玻璃专家您选择材料的标准，如成本，重量和透过率。您也可以告诉玻璃专家您想从哪个目录中选择材料， 也可以对材料的折射率和耐污性进行筛选。
然后玻璃专家会通过一个迭代过程，自动为您的设计选择最佳的材料，提供卓越的色差校正。玻璃专家能智能化限制镜片的选择。对于小巧纤薄的元件，它可能会选择高密度、昂贵或高吸收性的材料，相反，对于又大又厚的镜片，它将会选择其它的材料。
最终，您将得到一组合适的材料。这组材料能提高性能，降低成本，且适合于生产制造。
ROD 为快速准确地构建产品而设计。没有比 ROD 更理想的光线追迹软件能让你的产品更快的投入市场。
ROD 的特色功能使您事半功倍的设计出更好的光学产品。下载我们的技术白皮书，它会告诉您如何选择一款合适的光学设计软件。
ROD 拥有业内最好的优化工具，帮助您以最快速度创建最佳的设计解决方案。
ROD 可以通过平衡镜头成像质量和公差敏感度来降低制造成本。
使用 ROD 您可以在一开始就成功获得最佳设计方案，让您的产品更快地进入市场。
我们的客户支持团队由 ROD 专家、经验丰富的光学工程师组成。如果您需要帮助，可随时联系我们，我们将与您分享视频、文档、教程、示例模型等。
内置了快速准确的公差分析功能，助您有效避免因制造误差带来的额外成本。
document01 下载
如需了解在特殊平台运行软件，硬件要求或咨询软件价格，请联系我们或发送邮件至 info@whbinary.com.
- Windows 10 64位，更新至最新版
- Microsoft Windows Server Standard 2012 R2 和 Windows Server Standard 2016 更新至最新版
- 至少2 GB，建议3 GB
- 对于8核或更多核的并行处理，建议4 GB *
* ROD 的优化和BSP（光束合成传播）功能支持并行处理。使用4GB 内存需要64位版本的Windows
- 768 pixels, 最小垂直分辨率
- 建议使用 1920 x 1080 或分辨率更高的显示器。
- 可支持 SSE2 的 Intel 和 AMD 处理器
- ROD 的内置光学分析工具，支持多核处理。这些功能包括优化、BSP波束合成传播和Macro-PLUS
- 不支持 Intel 安腾处理器
