简介

在光学设计领域，满足特定的光束要求并符合相关标准规范是设计的关键目标。本次设计旨在借助 OAS 光学分析软件，打造一个符合欧洲经委会（ECE）规定的高光束反射器。欧洲经委会对狭窄宽度（高）波束图案有着明确的规定，这就要求设计过程中对光学元件的特性以及光线传播路径进行精准把控，以实现所需的高光束效果。

OAS 软件中的关键设置

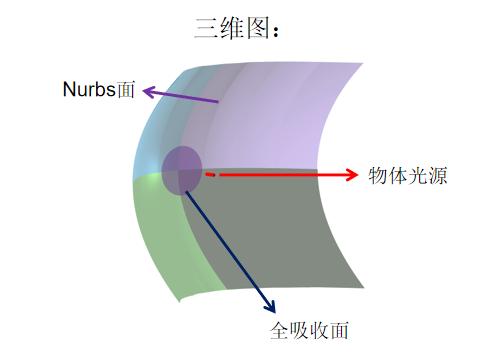

Nurbs 面：

Nurbs面在车灯模型中起到了反射器的作用。通过最大程度地控制光线传播方向，可有效减少光能损失，显著提升反射器的光学效率。这一特性确保了光线能够按照设计意图准确无误地投射到目标区域，为形成符合要求的高光束奠定了基础。

吸收面：

在车灯设计中，吸收面的主要作用是控制光线传播、减少杂散光干扰、提高照明效率，并确保符合法规要求。将该表面的膜层设为全吸收后，OAS 软件能够更为真实地模拟光线在实际场景中的行为。借助这一功能，能够准确分析和优化反射器内光线的传播路径，有效规避杂散光对光束质量和分布产生的不良影响，从而提升整个光学系统的性能。

光源设置：

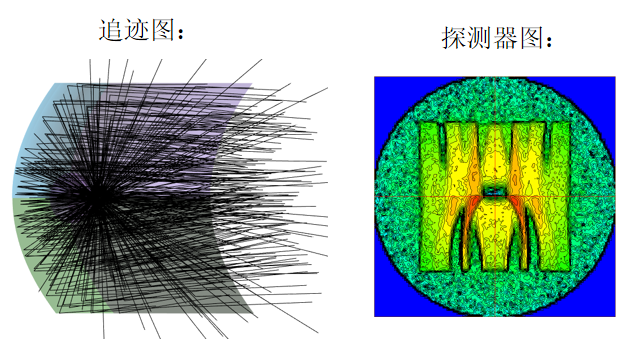

本案例采用物体光源，软件允许将任意几何模型指定为光源，极大地满足了多样化的设计需求。在本次高光束反射器设计中，物体光源的能量被设定为 1150lm，这一数值模拟了实际应用场景下的发光强度。通过精确设定光源特性，并结合软件强大的光线追迹功能，能够模拟光线从光源发出后，在反射器内部传播的过程，直至最终形成符合欧洲经委会规定的高光束。

总结

通过运用 OAS 光学分析软件，成功完成了符合欧洲经委会标准的高光束反射器设计。这一成果充分展示了 OAS 软件在光学设计领域的强大功能和显著应用价值。OAS 软件将直观的用户界面与复杂的物理科学深度融合，能够快速、有效地解决用户在光学设计方面的各种需求。本案例为类似的光学设计项目提供了极具价值的技术参考，助力设计师在满足严格标准的前提下，高效达成复杂的光学设计目标。
