简介

在汽车照明系统设计领域，满足特定的行业标准是确保产品安全性与合规性的关键。本次案例聚焦于设计一款符合 ECE R112 标准的椭圆形近光反射器，旨在为汽车提供高效且合规的近光照明解决方案。该标准对于电压为 13.2V 的 R112 乙类头灯的光束特性有着严格规定，需要设计团队精准把控各个设计环节，以实现符合要求的照明效果。

设计目标与标准

反射器设计：
该椭圆形近光反射器尺寸被精确设定为 141mm * 94mm 。综合考虑了汽车灯具的安装空间以及对光线分布的需求，确定了以上的设计尺寸。其反射区域在本案例应用场景下，根据实际需求被设计得相对较小，这体现了设计的针对性与对特定应用情况的适应性。

光源选择：
选用了总光通量为 1350lm 的 H11 型灯泡作为光源。H11 型灯泡在汽车照明中较为常见，其 1350lm 的光通量能够为近光照明提供充足的光能，成为整个照明系统的核心能量输出单元。

OAS 软件的关键设置

膜层设置：

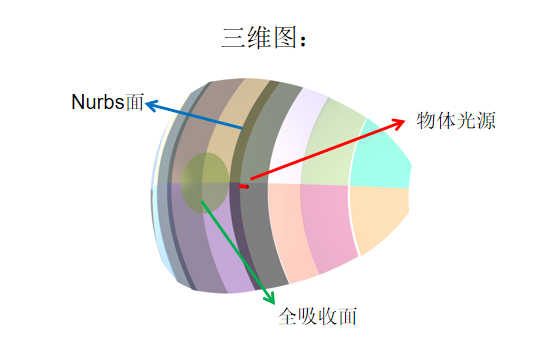

运用 OAS 软件进行光学分析时，对 Nurbs 面膜层和 absorb 面膜层进行了精心设定。其中，Nurbs 面膜层被设定为全反射属性，这意味着光线在接触到该面膜层时，几乎全部被反射回预期的照明方向，极大地提高了光能的利用率。而 absorb 面膜层则被设置为全吸收，其作用在于吸收那些可能会造成杂散光干扰的光线，避免光线在系统内无规则反射，从而确保整个照明系统输出的光束更加纯净、稳定，符合 ECE 标准对光束质量的严格要求。

光源设置：

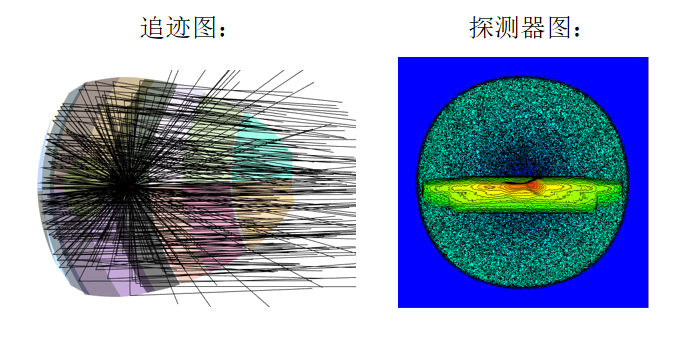

在 OAS 软件中，将光源定义为物体光源，且明确其能量为 1350lm，与实际选用的 H11 型灯泡光通量相对应。这种精准的光源属性定义，使得软件能够基于准确的物理模型进行光线传播与反射的模拟分析。

总结

综上所述，OAS 光学分析软件在 ECE R112 oval H11 案例中，从设计初始的参数设定，到模拟分析过程中的精确把控，再到最终成果的验证与扩展性探讨，都发挥了至关重要的作用，为汽车照明系统的设计与优化提供了可靠的技术支持。
