简介

在现代汽车照明系统的设计中，精准的光学模拟与分析对于满足严格的行业标准和提升照明性能至关重要。本案例运用 OAS 光学分析软件，成功设计了一款符合 SAE（美国汽车工程师学会）/FMVSS（美国联邦机动车安全标准）的近光反射器。

设计目标与标准

设计的核心目标是打造一个近光反射器，其光束特性必须严格满足 SAE 及 FMVSS 的相关规范。这些标准对汽车近光灯的光束分布、亮度、截止线等方面有着细致且严格的要求，旨在确保夜间行车的安全性与舒适性，避免对其他道路使用者造成眩光干扰。在本案例中，特别对光束截止梯度在右侧进行了精确测量，以保证符合标准中关于光线分布的规定，为驾驶员提供良好的前方视野，同时不影响对向车辆和行人。

OAS 软件的关键设置

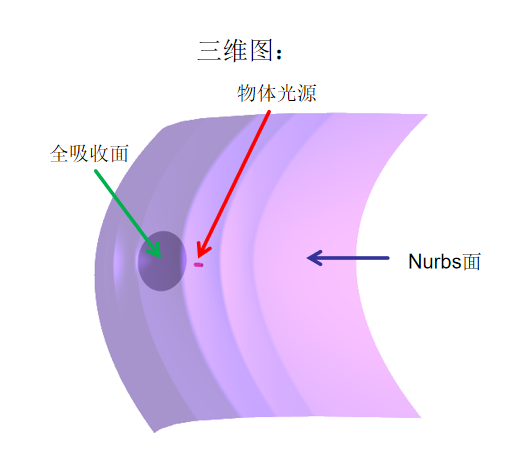

Nurbs 膜层设置：

OAS 软件允许对光学元件的表面特性进行精细定义。在该近光反射器设计中，Nurbs 面的膜层被设定为全反射特性。这种设置使得光线在该面型的表面能够实现高效的反射，最大程度地控制光线的传播方向，减少光能损失，从而提高反射器的光学效率，确保光线按照设计意图准确地投射到目标区域。

Absorb 面设置：

软件中定义的 absorb 面的膜层被设为全吸收。这一设置主要用于模拟光学系统中可能存在的光线吸收区域，如一些用于消除杂散光或控制光线能量分布的结构。通过将特定表面的膜层设为全吸收，OAS 软件能够更真实地模拟实际光学环境中的光线行为，帮助设计师准确分析和优化反射器的光线传播路径，避免杂散光对光束质量和分布的不良影响。

光源设置：

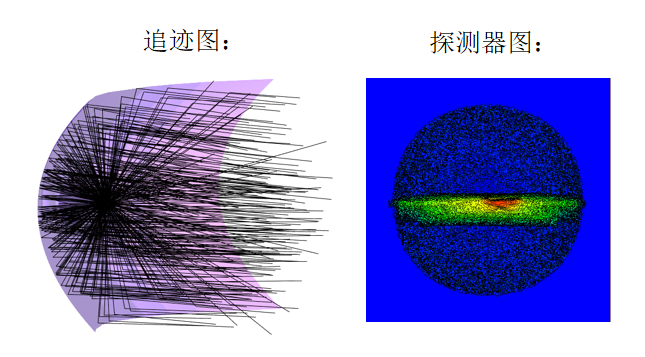

本案例采用物体光源作为照明源，这体现了 OAS 软件在光源定义方面的灵活性，可将任意几何模型灵活指定为光源。该物体光源的能量设定为 1100lm，模拟了实际汽车近光灯的发光强度。通过精确设定光源特性，结合软件强大的光线追迹功能，能够精准模拟光线从光源发出后在反射器内部的传播、反射以及最终形成符合标准的光束过程。

总结

通过运用 OAS 光学分析软件，在满足 SAE/FMVSS 标准的严格要求下，成功完成了近光反射器的设计，充分展示了 OAS 软件在汽车光学设计领域的强大功能和应用价值，为汽车照明系统的高质量设计提供了可靠的技术支持。
