简介

在汽车照明系统的持续演进过程中，设计出既符合严格法规标准，又能提供卓越照明性能的产品成为关键挑战。H4 灯泡由于其远近光一体的特性，在汽车照明中应用广泛。本案例借助 OAS 光学分析软件，旨在对 H4 近光系统进行深度设计与优化，以实现高性能、合规的近光照明效果。

设计目标与标准

设计的核心目标是打造一个近光反射器，其光束特性必须严格满足 SAE 及 FMVSS 的相关规范。这些标准对汽车近光灯的光束分布、亮度、截止线等方面有着细致且严格的要求，旨在确保夜间行车的安全性与舒适性，避免对其他道路使用者造成眩光干扰。在本案例中，特别对光束截止梯度在右侧进行了精确测量，以保证符合标准中关于光线分布的规定，为驾驶员提供良好的前方视野，同时不影响对向车辆和行人。

OAS 软件的关键设置

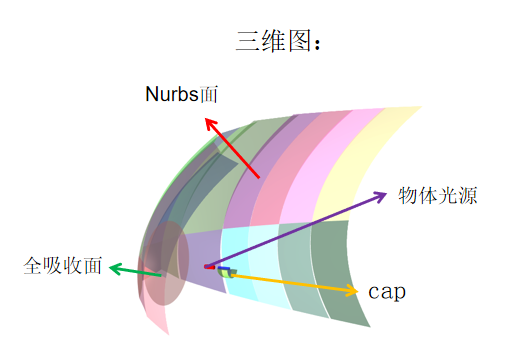

Nurbs 膜层设置：

案例中的 Nurbs 面膜层被精心设定为全反射属性。这种设置的核心作用在于，当光线入射到该膜层表面时，能够近乎无损耗地实现反射。通过这种高效的反射机制，光线的传播方向得以精准控制，有效减少了能量在反射过程中的散失，极大地提升了反射器对光线的利用效率，确保光线能严格按照设计的路径投射到特定区域，为形成符合要求的近光光束奠定了基础。

absorb 面和 cap 部分膜层：

与之相对，absorb 面和 cap 部分膜层被设置为全吸收状态。在实际的光学系统中，总会存在一些需要吸收特定光线的区域，例如用于消除杂散光或精确调控光线能量分布的结构。将这些表面设为全吸收，OAS 软件能够极为真实地模拟现实光学环境下的光线行为。借助这一模拟能力，设计师可以深入分析反射器内部光线的传播路径，精准定位并消除杂散光对光束质量和分布产生的负面影响，从而进一步优化光学系统的性能。

光源设置：

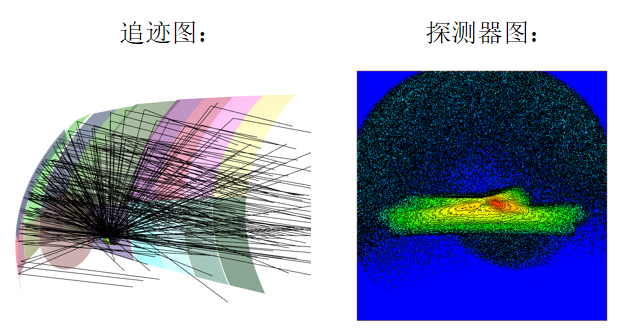

在本案例中，光源采用物体光源。OAS 软件在光源定义方面展现出卓越的灵活性，它能够将任意复杂的几何模型便捷地指定为光源。对于本案例的物体光源，其能量精确设定为 750lm。这一数值并非随意确定，而是经过严谨考量，旨在高度模拟实际汽车近光灯的发光强度。通过如此精确的光源特性设定，并结合 OAS 软件强大的光线追迹算法，能够精确模拟光线从光源发出后，在反射器内部经历多次反射、折射等复杂过程，最终形成符合严格标准要求的近光光束的完整过程。这一模拟过程为设计师直观呈现了光线在整个光学系统中的传播轨迹和能量分布情况，有助于发现潜在问题并及时进行优化调整。

总结

通过充分运用 OAS 光学分析软件，在严格遵循相关设计标准的前提下，成功完成了对 H4 近光系统的全面设计与深度分析。本案例淋漓尽致地展现了 OAS 软件在汽车光学设计领域无可比拟的强大功能和极高应用价值。从搭建精准的光学模型，到逼真模拟各种复杂条件下的光线传播路径，再到依据严格标准进行全面的设计优化，OAS 软件为汽车照明系统实现高质量设计提供了坚实可靠的技术支撑，有力推动了汽车照明技术朝着更加安全、高效、智能的方向发展。
