搭建光学模型

方孔远场衍射OAS计算模型与单缝夫琅禾费衍射场OAS计算模型相似，以下对其搭建过程进行说明。
首先搭建一个平面，在光学模型中点击常用面，在下拉菜单中选择平面，在基础信息中勾选上光点计算，在孔径中类型选择为圆形，x半孔径和y半孔径设置为1.5mm，孔径比例设为0.2，位置为(0,0,3.1)，材料一和材料二均设为Air，膜层选择全吸收膜层。
接下来搭建理想透镜，在光学模型中选择透镜，在下拉菜单中选择理想透镜打开对话框。在基础信息中，选择类型为指定焦距，焦距设为7mm。在孔径中，类型选择为圆形，x半孔径和y半孔径均设置为1.5mm。位置设为(0,0,3)。
然后搭建探测平面，在光学模型中点击常用面，在下拉菜单中选择平面，打开平面设置对话框。在基础信息中勾选上光点计算，在孔径中选择类型为矩形，将x半孔径和y半孔径均设置为1mm。位置设为(0,0,10.0001)。材料一和材料二均选择Air，膜层为全吸收膜层。
创建光源，在光源中选择光束光源打开设置对话框，在基础信息中将名称改为GBD场光源。在空间分布中，振幅系数设为1.0，选择空间振幅分布为圆形超高斯，高斯x向束腰半径和高斯y向束腰半径均设为1mm，超高斯阶数为30，空间相位分布选择平面。在光谱数据中选择类型为单色光，单色波长设为0.8微米。在高斯分解参数中，采样方式选择为矩形，X方向GB个数和Y方向GB个数均设置为25，GB重叠系数设置为2。在场采样参数中，将X半宽和Y半宽均设为1mm，X采样点数和Y采样点数均为100。位置为(0,0,0)。
创建探测器，在主菜单光学模型的探测器中选择相干探测器。在基础参数中，面型选择探测平面，类型选择场X最大值和Y最大值均设为0.05mm，X最小值和Y最小值均设为-0.05mm，网格数X和网格数Y均设为211，视图选择XY，分析面选择探测平面。

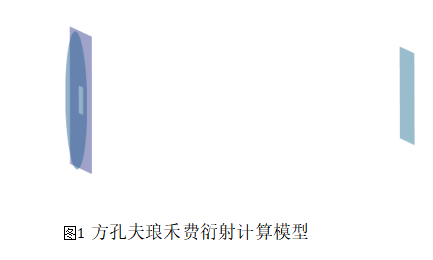

搭建完成的光学模型如下：

结果与分析

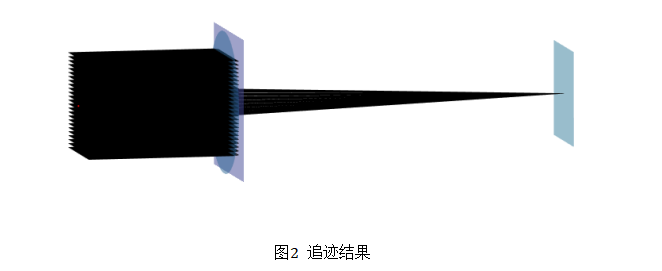

方孔夫琅禾费衍射场OAS计算模型如图2所示，包括光源、透镜、方形孔径和探测器，在透镜焦平面形成夫琅禾费衍射场，通过孔径产生方孔。

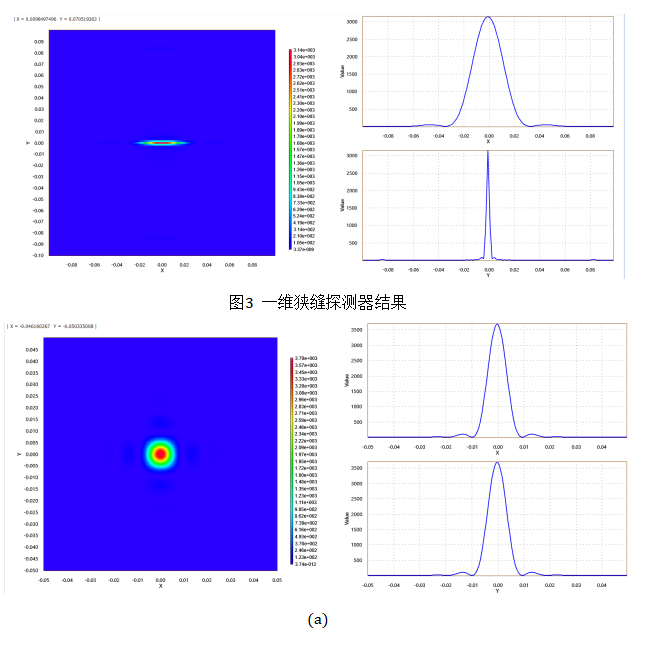

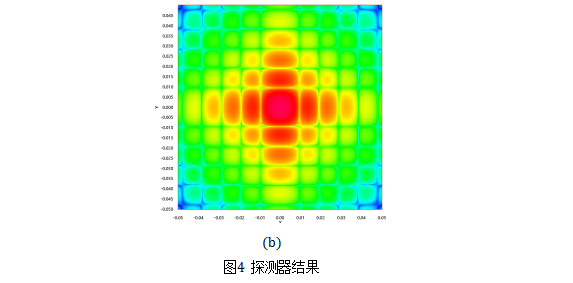

计算结果与一维狭缝（图3）相比，方孔远场衍射在x和y轴方向相同，如下图4(b)所示（结果显示为对数分布）。
