OAS光学分析软件 | 如何使用OAS验证巴比涅原理

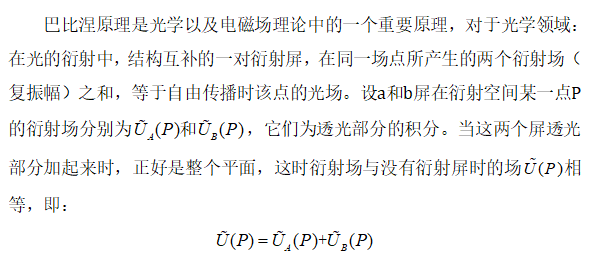

简介

案例介绍

接下来我们介绍一个运用了巴比涅原理的光学模型。
首先搭建几何体,在主菜单光学模型中点击常用面,在下拉菜单中选择平面。创建一个平面1,孔径类型选择圆形,x半孔径和y半孔径均设置为1mm,位置为(0,0,1),材料一和材料二均设置为空气,膜层选择全吸收膜层,其余设置保持默认。
接下来创建一个平面2,孔径类型为圆形,x半孔径和y半孔径均设置为10mm,孔径比例为0.1。位置为(0,0,1),材料一和材料二均设置为空气,膜层选择全吸收膜层,其余设置保持默认。
然后创建平面3,在基础信息中勾选光点计算,孔径类型选择为矩形,x半孔径和y半孔径均设置为5mm,位置为(0,0,10),材料一和材料二均设置为空气,膜层选择全吸收膜层,其余设置保持默认。完成几何体的搭建。
接下来创建光源,在光源菜单栏中选择光束光源,空间分布中勾选追迹和绘制,振幅系数为1.0,空间振幅分布选择高斯,高斯x向束腰半径和y向束腰半径均设置为2mm,高斯X向与束腰的距离以及Y向与束腰的距离均为0,空间相位分布选择平面。在光谱数据中,类型选择为单色光,单色波长设置为0.8微米。在高斯分解参数中,采样方式选择六角环形1,环数设置为17,GB重叠系数为2。场采样参数中,X半宽和Y半宽均设置为4mm,X采样点数和Y采样点数均设置为100。位置为(0,0,0)。
最后设置探测器,在主菜单光学模型的探测器中选择相干探测器。在基础参数中,面型选择平面3,类型选择“场”,X/Y最大值均为5mm,最小值均为-5mm,网格数X和网格数Y均为121,视图选择XY,分析面选择平面3。

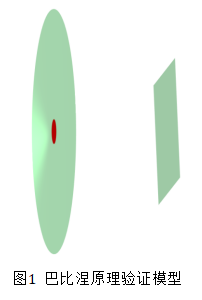

搭建完成的光学模型如图1所示:

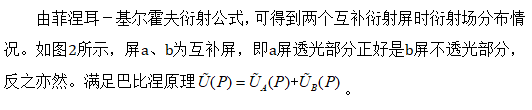

结果与分析

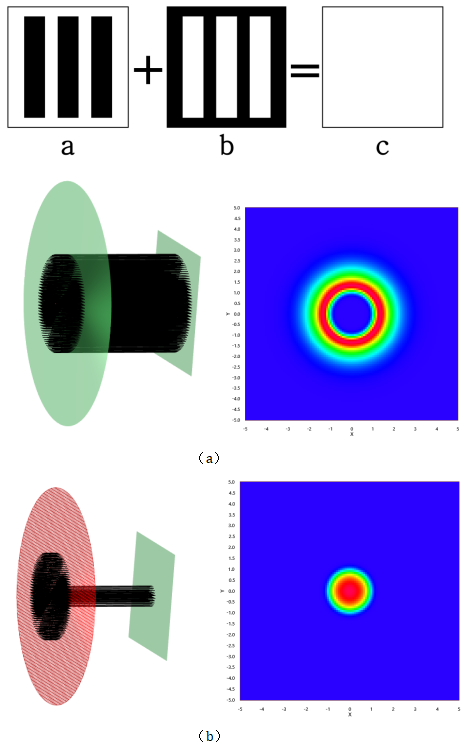

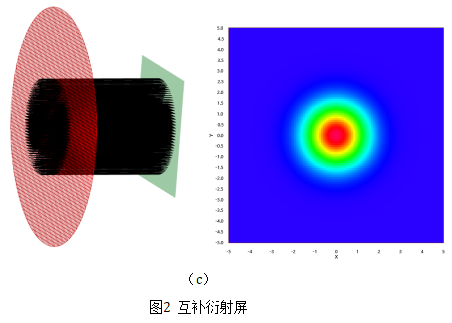

进行追迹,在主菜单追迹下的光束追迹中选择光束非序列追迹。追迹结果如图2所示。
