OAS光学分析软件 | 如何使用OAS模拟4F系统相干成像


简介

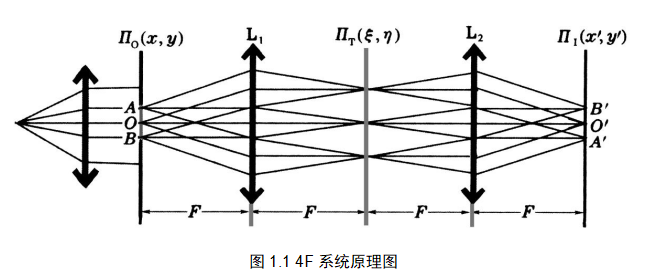

由阿贝成像原理结合傅里叶变换思想,发展起来的光学信息处理技术,由单透镜系统发展为复合透镜系统,使得光学信息处理便捷而又丰富多彩。图1.1给出一种典型的滤波原理图,称为“4F”图像处理系统,这一系统把输入物面和输出像面由4个分立的焦距隔开,作为一个相干光信息处理案例,系统中前后透镜L2和L1共焦组合,共焦面用T(ξ,η)表示;物O(x,y)位于透镜L1的前焦平面上,透镜L2的后焦平面为为输入物的成像平面输出平面,用I(u,v)表示。
共焦面T对透镜L1是频谱面,对透镜L2是物平面,其频谱在系统的像平面上。因此,在4F系统中从物场到像场,经历了两次傅立叶变换。若在共焦面T 处插入空间滤波器,共焦面为变换平面即滤波平面,可以根据实际应用的需要,实现对物的空间频率的改变。


4F系统相干成像模拟

创建几何体,在主菜单光学模型中找到理想透镜,可以输入指定焦距直接生成所需要的模型,使用圆弧创建“F”字形像,并与所在位置创建的遮挡平面进行布尔运算,使用平面,创建频谱平面和探测平面,输入对应的基础参数信息,包括尺寸、材料、膜层等等。
搭建完成的光学模型如下图所示:

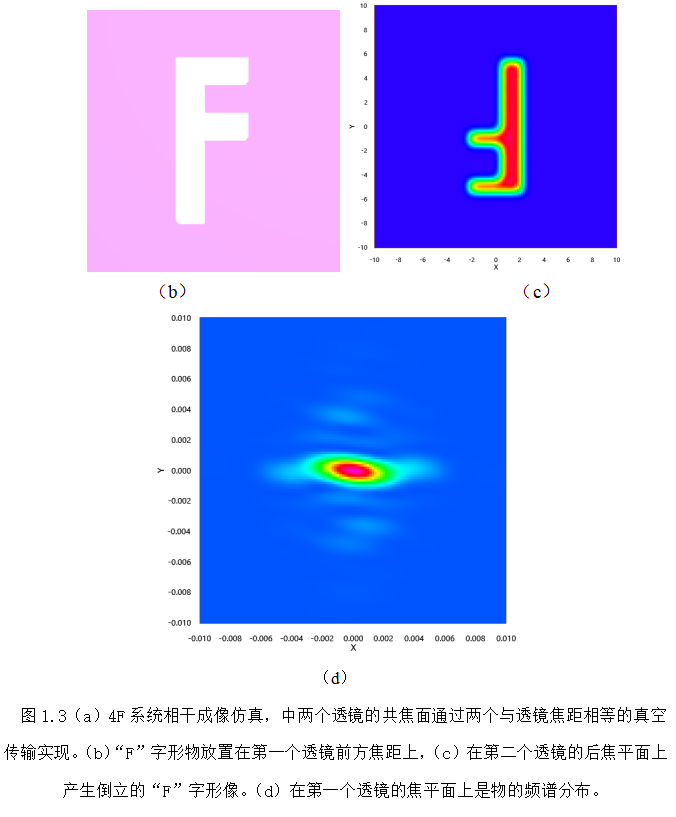

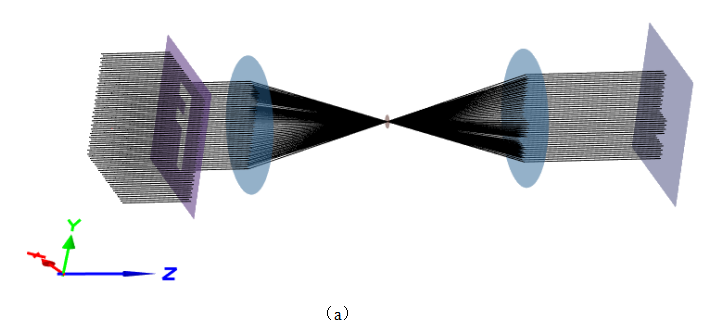

图1.3(a)给出了4F系统相干成像仿真,中两个透镜的共焦面通过两个与透镜焦距相等的真空传输实现,“F”字形物放置在第一个透镜前方焦距上,在第二个透镜的后焦平面上产生倒立的“F”字形像,如图(b)和(c)所示;在第一个透镜的后焦平面上是物的频谱分布,如图(d)所示

然后进行追迹,在主菜单追迹下的光束追迹中选择光束非序列追迹。
追迹结果如下所示:

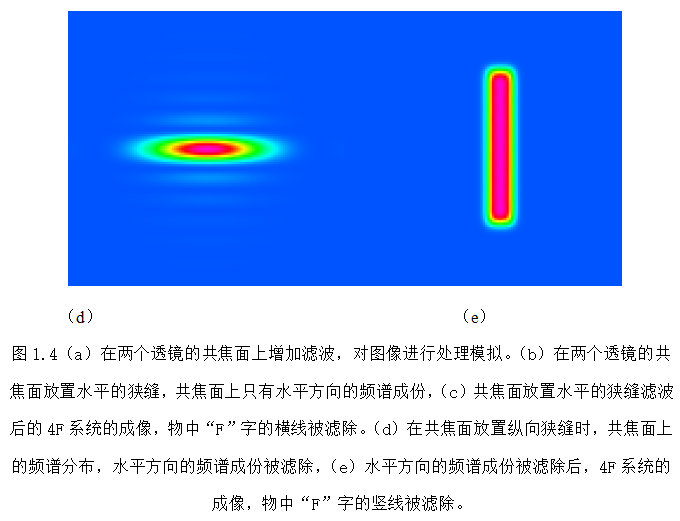

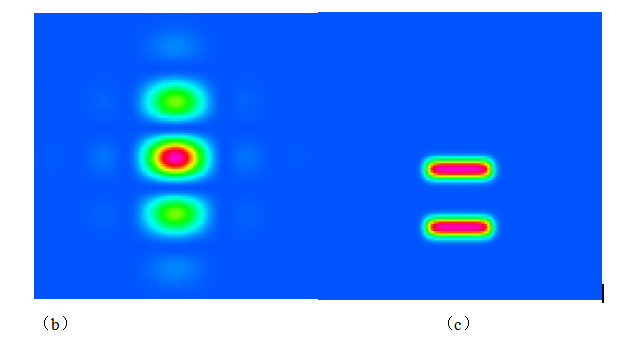

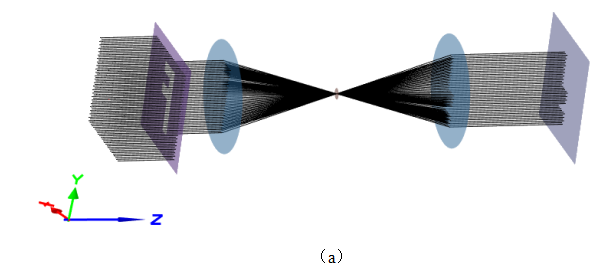

在上例中如果在两个透镜的共焦面上,进行滤波可以对图像进行处理,模拟如图1.4(a)所示。比如,共焦面放置纵向狭缝,将水平方向的频谱成份滤除,共焦面上的频谱如图(b),4F系统成像如图(c),成像中只有“F”字的横线,竖线被滤除;两个透镜的共焦面放置水平的狭缝,将纵向频谱成份滤除,共焦面上的频谱如图(d),4F系统成像如图(e),成像中只有“F”字的竖线,被横线滤除。


结论

这篇文章我们通过OAS创建一个4F系统相干成像仿真的案例,能够由阿贝成像原理结合傅里叶变换思想,发展起来的光学信息处理技术,适应于滤波器的设计、图像处理、模糊处理等应用领域。
