本文描述BSDF散射模型所需的BSDF数据文件格式，以及如何在OAS中使用BSDF数据拟合。该模型用于在OAS中表面上由BSDF数据表提供的散射分布。

简介

BSDF数据交互文件格式是一种传输BSDF数据的紧凑、简单的方式。这个实用工具可以从菜单或脚本开始。其目的是为了满足一个或多个BSDF模型的类型，包括Harvey-Shack BSDF或ABg BSDF，以拟合测量数据。
这个工具可以帮助用户更好地理解和分析BSDF数据，并优化相关模型以更准确地描述光学特性。

散射平面

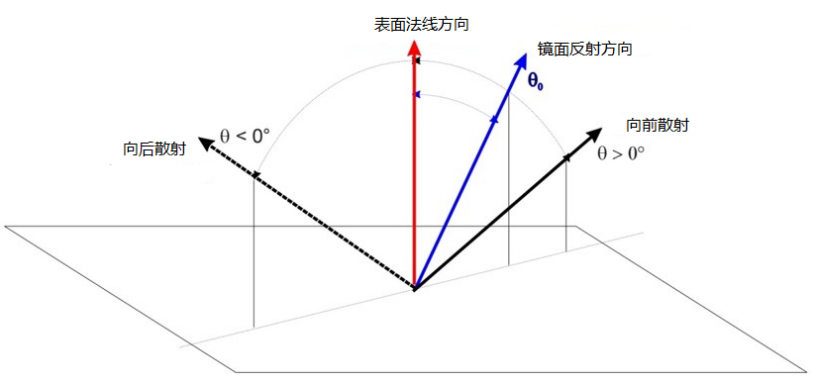

如下图所示，假设在散射平面内进行测量，该平面有表面法线和镜面反射方向。

镜面反射角θ0总是大于0的（垂直入射是0°）。当散射角θ位于表面法线和镜面反射方向一侧时，散射角θ为正值，反之为负值。

数据文件格式

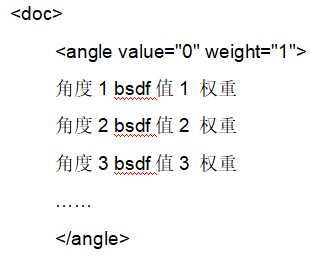

测量的BSDF数据需要以特定的XML文件格式呈现，有以下必要的标签：

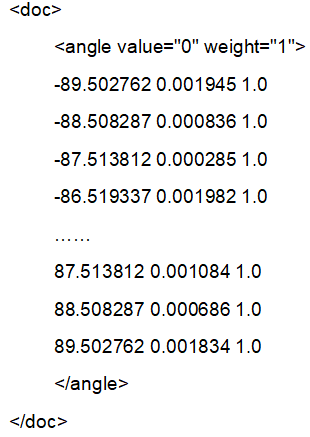

在上面，是定义文档的主要入口点，必须包括在内。下面一行是任何数量的<角度>标签。角度值属性（入射角）必须被添加，它是指定的。权重属性（“1”）是可选的。接着数据写入的格式，依次为角度，bsdf值和权重，中间用空格隔开。这个角度必须相对于镜面入射（范围在-90°到90°）。最后以结束。下面是一个示例文件：

进行BSDF拟

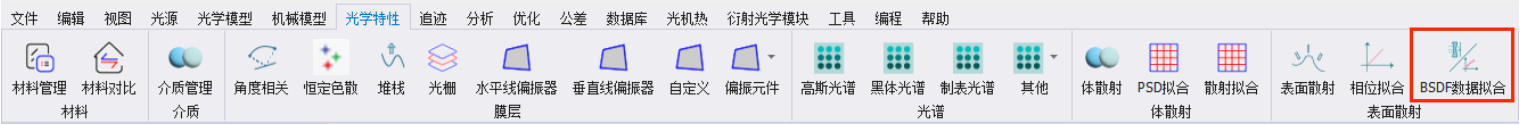

开OAS软件后，您可以选择在主菜单中点击光学特性，选择表面散射中的BSDF数据拟合。

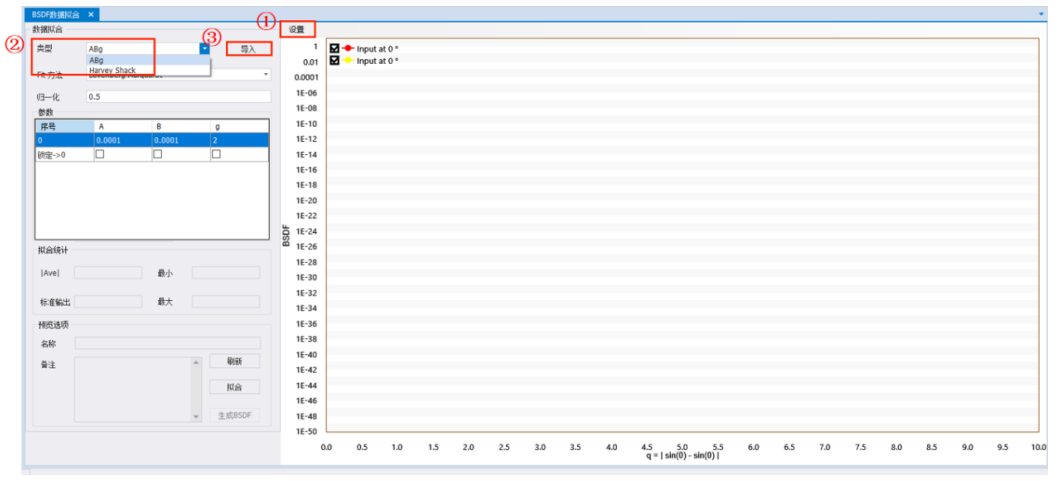

在BSDF 数据拟合编辑器中,通过点击“设置”后，选择数据拟合的类型，类型有ABg和Harvey Shack两种可供选择，再点击“导入”来加载测量数据。

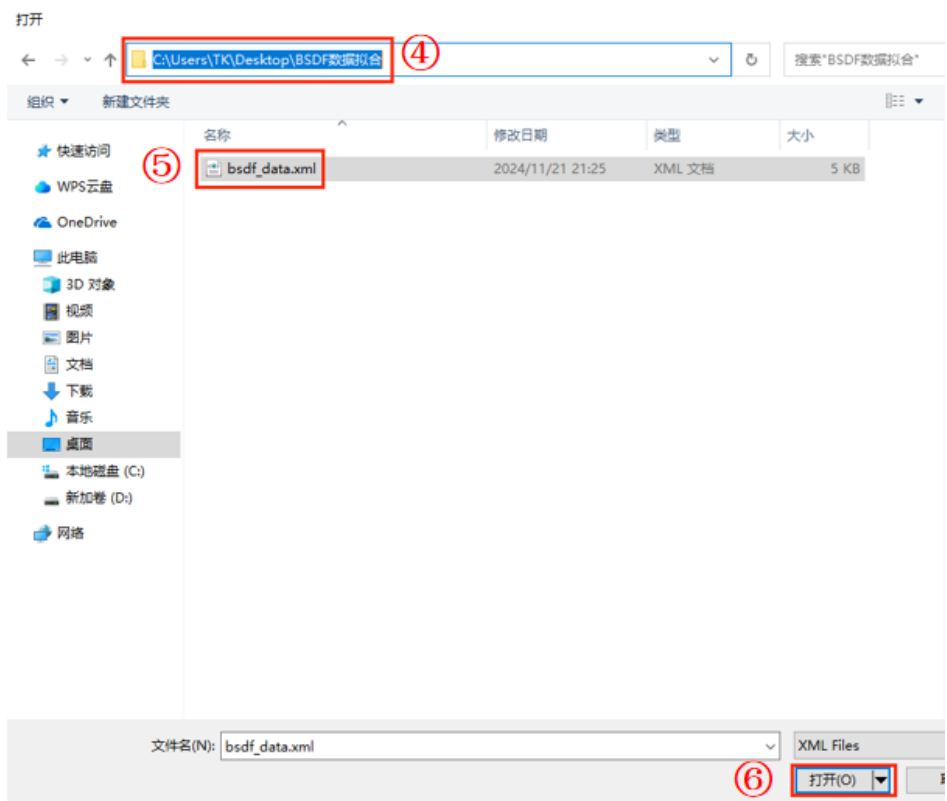

选择文件所在路径，点击文件后，选择打开。

在加载数据后,BSDF在BSDF 数据拟合编辑器中绘制,在横坐标中使用该数量。许多BSDF在镜面方向上有一个峰值,并发生在哈维和ABg模型的解析公式中。由于BSDFs通常具有巨大的动态范围,所以我们将BSDF图用于一个logarthmic规模作为默认值。BSDF的缩放,可以在函数和线性之间切换。 在BSDF 数据拟合编辑器的右上角,有一个小的转折:每个集合总是有两条线,一个固体(向前散射),一个虚线(向后散射)。较浅的颜色表示输入BSDF值,较厚和深的数据集代表模型数据的当前值。
