光波导设计端为何 "卡脖子"

2026年被业内视为AR光波导产业加速迈向规模化量产的重要节点，百万片级产线相继投产，碳化硅波导走向规模化，MicroLED与光波导被认为是消费级AR的重要技术路线之一。
但 "造得出来" 与 "设计得明白" 之间，还隔着一连串具体的技术难题。衍射光波导的设计横跨两个极端尺度 —— 光栅是纳米级的微观结构，波导与眼盒却是毫米级的宏观系统。工程师真正需要的，不是一个个孤立的功能，而是一套能把每个痛点接住的完整方案。
本文以武汉二元科技 OAS 光学软件为主线，梳理光波导设计中常见的几大难题，看它们如何被逐一解决。

纳米光栅、毫米眼盒，一套设计怎么做？

尺度割裂：传统流程里，微观光栅要用 RCWA 等数值方法单独计算，宏观系统要导入另一套光学设计软件做光线追迹 —— 两套软件来回倒数据，尺度割裂、耦合边界误差大，跨物理场的优化几乎无法实现。

跨尺度光学仿真：纳米级光栅决定行射效率,毫米级波导决定光场传播，宏观光学系统决定最终成像质量。微纳尺度采用RCWA等全波电磁方法，中间尺度采用BPM与矢量衍射方法，宏观尺度采用程函方程与偏振光线追迹,实现不同物理里尺度间的光场与能量传递。
无需在多套软件之间反复转换模型与数据，一套工具即可货通"微纳结构-波导-光机系统"的完整设计链路。

模型搭建和参数试错，太耗时怎么办？

重复搭建：传统方式要从零搭建光源、耦入光栅、转向光栅、耦出光栅和眼盒的完整模型，参数改一次全流程重来，设计效率被大量琐碎操作拖累。

快速搭建：OAS 拥有真实光栅元件，可以快速搭出波导模型；光栅设计支持对耦入、转向、耦出光栅进行变量化组合与优化，一次探索多组参数；配合足迹分析，可直观查看不同入射角度下光线的传播路径与状态；结构设计功能还能依据需求参数，直接查看满足条件的最小光栅外部轮廓，为后续加工提供依据。

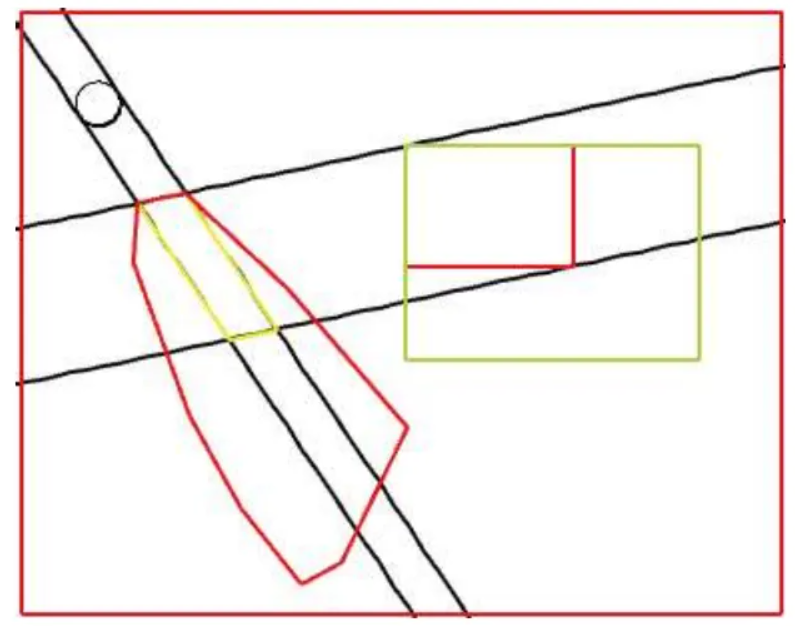

（波导结构设计）

全彩怎么保证？彩虹和串扰怎么控？

彩虹失真：不同波长经光栅衍射角度不同，会产生 "彩虹效应"；全彩方案常用多层波导各管一段波长，又引入层间串扰与色彩偏差问题。

多色同帧：OAS支持单层波导RGB多波长光线追迹，可分析不同波长光线在波导中的传播及能量分布；通过颜色探测器对RGB光线进行联合探测则与颜色分析，直观呈现多波长合成后的成像效果,并准确识别视场内的色彩不均匀、色偏及波长串扰区域，为多色波导方案的设计与优化提供直观依据。

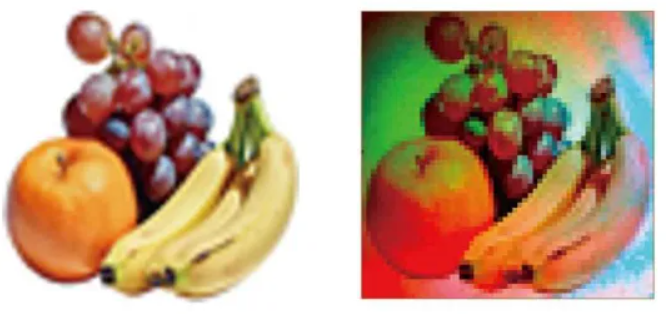

（RGB全彩追迹成像效果）

眼盒做大了，亮度却越来越不均匀？

亮度失衡：眼盒(眼动范围)是用户佩戴眼镜后能够稳定观察到完整图像的有效出瞳区域。为扩大眼盒，光线需要在波导内传播并经过多次耦合与分光，光能量沿传播路径不断重新分配。若光栅衍射效率与光线传播路径匹配不当，就容易造成出瞳区域能量分布不均用户稍微移动眼睛或头部，画面亮度就可能明显变化。

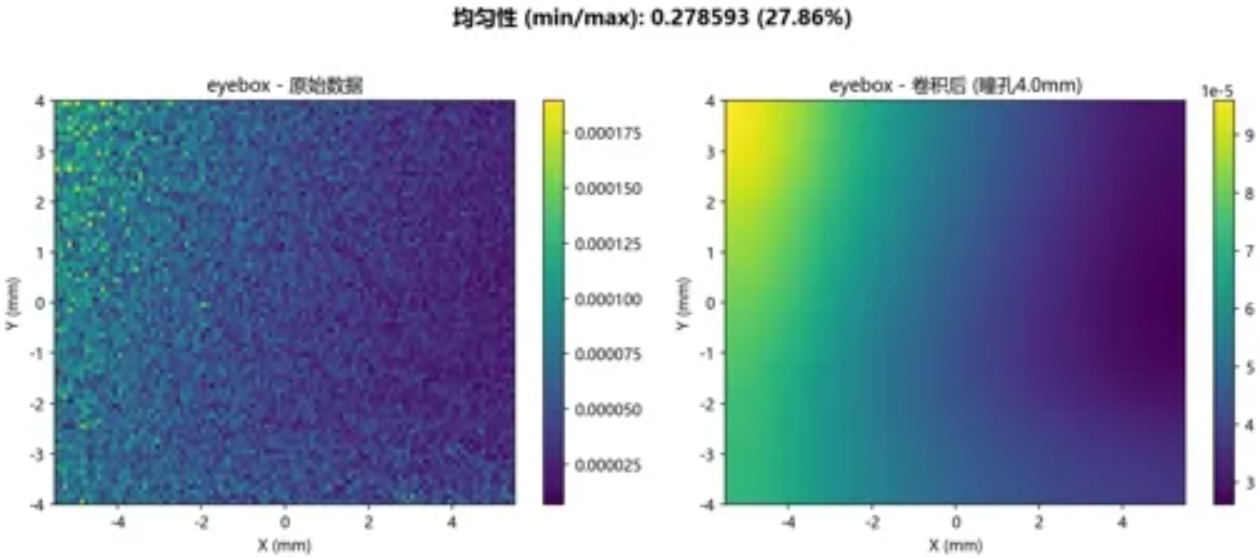

能量均摊：OAS 提供均匀性分析，基于不同位置的能量分布计算均匀性指标；衍射光波导优化支持一维、二维光栅结构参数优化，通过调整光栅高度、占空比等参数调控衍射效率，结合模型迭代追迹，实现对光束转向、耦出效率及光场分布的系统性控制。

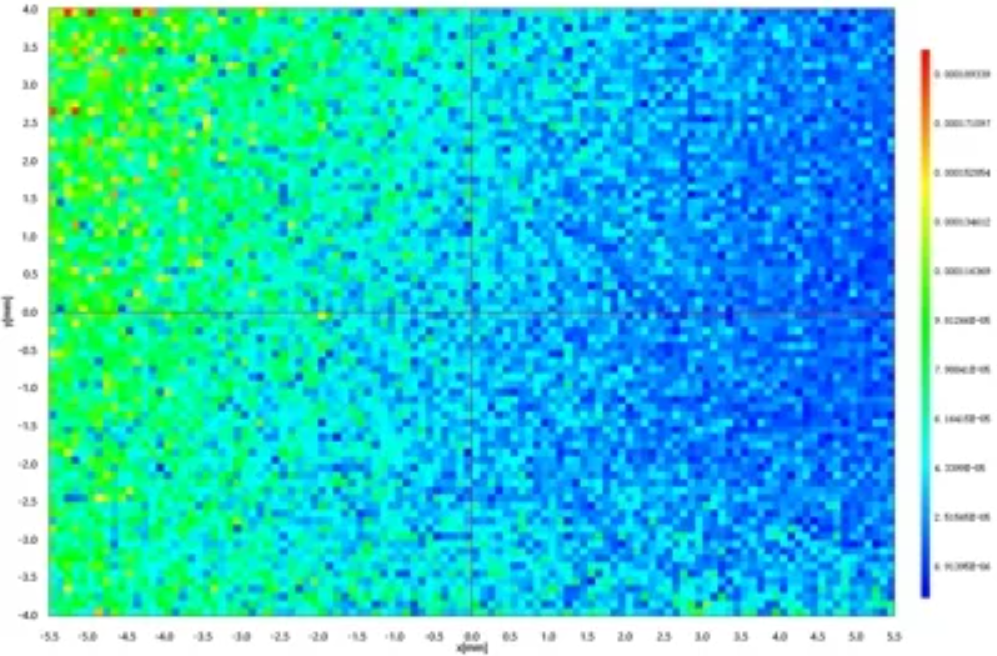

（RGB全彩追迹成像效果）

（RGB全彩追迹成像效果）

最终成像质量，谁来验收？

效果难验：光栅效率做上去了，不等于人眼看到的就是好图像。波导系统的最终验收要看眼盒平面的成像质量，还要排查杂散光干扰。

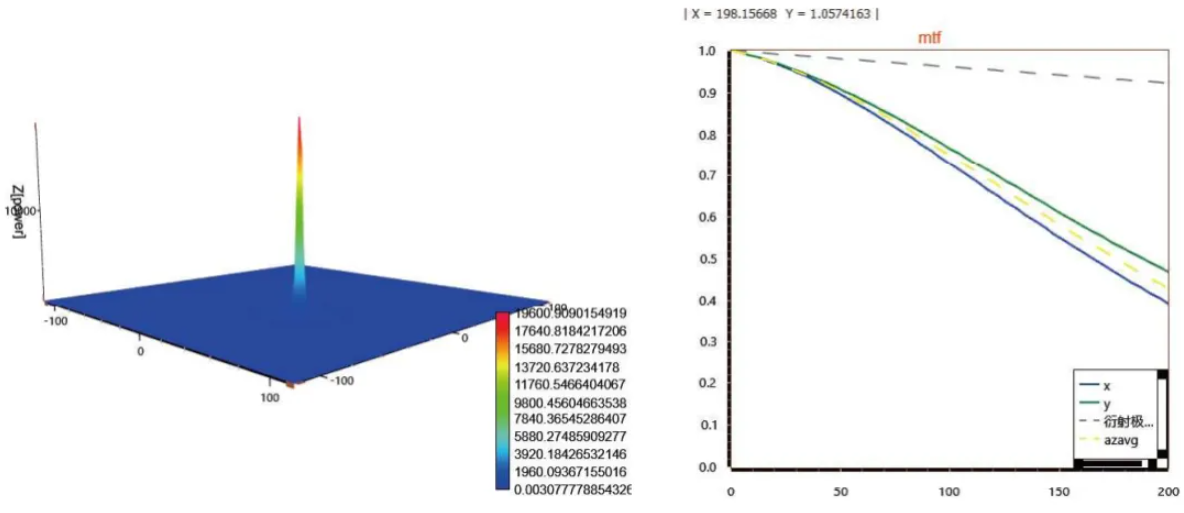

全链验收：OAS 波导分析模块提供 PSF/MTF 分析、光束追迹与杂散光评估，从点扩散函数到调制传递函数全链路检验成像性能；探测器结果分析支持光斑分布、热图、视图与原始数据多维度呈现。从 k 空间的第一张图，到眼盒平面上的最后一束光，全程可量化、可回溯。

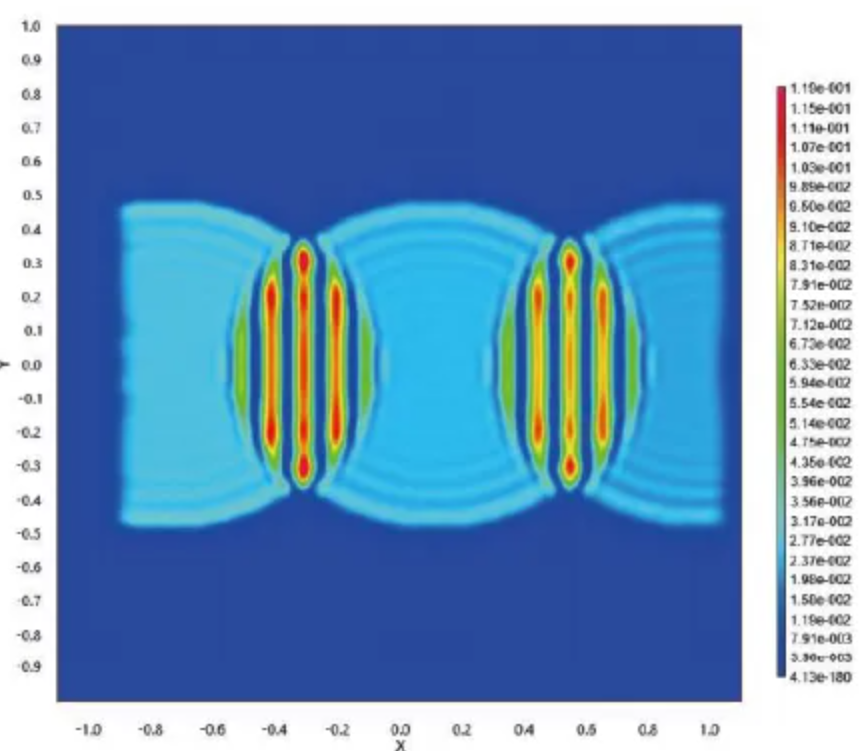

（RGB全彩追迹成像效果）

（RGB全彩追迹成像效果）

从纳米光栅到毫米眼盒，光波导设计的每一个难题，本质都是 "多尺度、多物理场" 的耦合问题

OAS 光学软件以跨尺度仿真为底座，把 K 空间分析、光栅优化、均匀性调控与成像验收收敛到同一套工作流中，让工程师把精力留给真正的设计创新。
