简介

紧凑型望远镜作为便携观测类光学核心设备，以反射镜紧凑排布实现光路折叠与像差校正，在压缩体积的同时保障望远成像效果，是便携观测、安防侦察及消费级观景设备的关键组件，其光学结构的合理性直接决定成像分辨率、视场范围与设备便携性，需严格满足轻量化与高成像的双重设计标准。本项目基于 OAS 光学软件，通过光机一体化建模、多维度像差校正与杂散光优化，构建高性能紧凑型望远镜光学方案，突破传统设计中体积与成像效果的平衡瓶颈。

案例设置与操作

模型构建

依托 OAS 光学元件数据库，精准导入反射镜、共用反射面等核心光学组件参数，同步构建镜筒、支撑结构等机械模型。利用 OAS 内置轻量化 CAD 核心，实现光学反射元件与机械结构的一体化建模，精准控制反射镜间距公差≤0.02μm，避免机械结构对光路的遮挡与光轴偏移，保障光路折叠的精准性。

参数配置

以轻量化与高成像为核心设计目标，设定光学性能、空间适配、场景观测三类关键参数，涵盖焦距、视场角、设备整体体积、不同观测环境的光线适配标准等。通过 OAS 实时光路预览功能，动态优化反射镜面形、曲率及排布角度，确保在紧凑空间内实现长焦距望远成像的核心需求。

性能优化

通过 OAS 专项功能针对性解决传统紧凑型望远镜设计痛点：针对光路折叠引发的球差、彗差耦合问题，启用软件像差自动校正与多配置优化算法，结合 MTF、点列图、波前图等分析工具，优化反射镜面形参数与材质组合，显著提升边缘视场成像清晰度；

针对反射元件多次反射产生的杂散光干扰，利用杂散光分析模块识别鬼像、散射等干扰源，优化反射膜层设计并增设微型遮光结构，大幅降低眩光对成像的影响；针对体积与成像的平衡难题，通过 OAS 参数化建模工具迭代优化反射镜排布方式，在实现设备整体轻量化的同时，保障望远成像的分辨率与视场范围，达成双重设计需求的精准平衡。

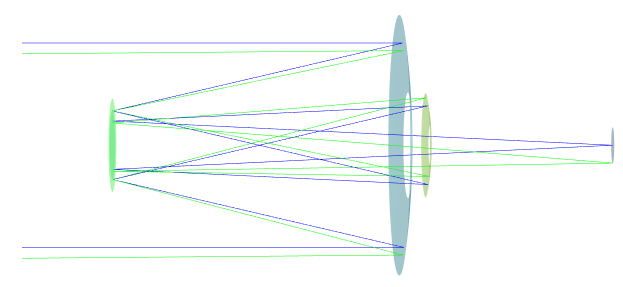

紧凑形望远镜

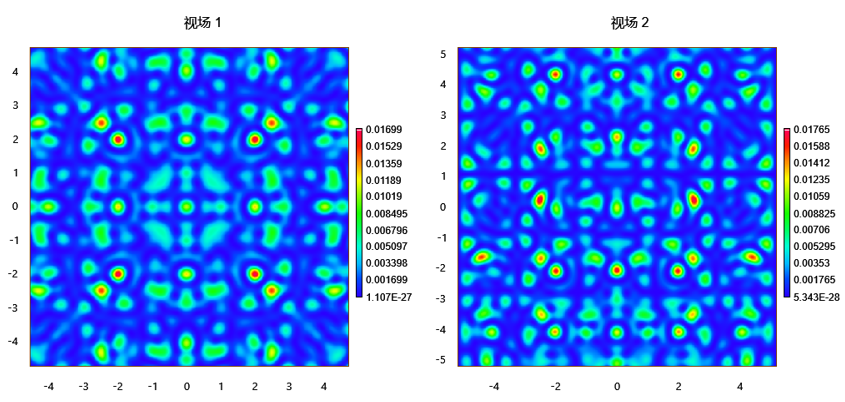

FFTPSF

总结

本案例通过 OAS 光学软件的光机一体化建模、多目标像差校正与杂散光优化功能，成功突破紧凑型望远镜传统设计的核心瓶颈。相较于传统设计流程，OAS 的高精度跨尺度仿真能力大幅缩短了研发周期，降低了原型制作与调试成本，验证了方案的可靠性与实用性。该方案为紧凑型望远镜的轻量化升级与成像性能提升提供了高效、精准的技术支撑，助力便携观测类光学设备的持续迭代与创新。
