简介

手机镜头作为智能手机影像系统的核心组件，其成像解析力、像差校正精度及空间紧凑性直接决定移动设备的拍摄体验，是消费级电子设备影像能力升级的关键，需严格符合消费电子光学性能标准。本项目基于 OAS 光学软件，通过光机一体化建模与多维度优化，构建高性能轻薄手机镜头方案，突破传统设计瓶颈。

案例设置与操作

模型构建

依托 OAS 光学元件数据库，优先导入核心组件参数，透镜系统、辅助组件、结构件模型。利用 OAS 内置轻量化 CAD 核心，实现光学透镜与机械结构的一体化建模，精准控制透镜间距公差≤0.05μm，避免结构件遮挡光路。

参数设置

以高解析轻薄化为核心目标，设定关键参数，光学性能参数、空间适配参数、场景适配参数。通过 OAS 实时光路预览功能，动态优化透镜面形与间距，确保在紧凑空间内满足成像需求。

性能优化

通过 OAS 专项功能针对性解决传统痛点：针对像差耦合问题，启用软件像差自动校正与多配置优化算法，结合 MTF、点列图分析工具，优化透镜的面形参数与材质组合，将综合像差校正，边缘成像清晰度显著提升；针对杂散光干扰，利用杂散光分析模块识别透镜表面反射、镜头座内壁散射等干扰源，优化透镜增透膜设计并增设微型遮光结构，将眩光能量占比降低；针对轻薄化与性能平衡难题，通过 OAS 参数化建模工具迭代优化透镜曲率与排布方式，在镜头总长度控制在 4.8mm 内的同时，实现解析力达标，达成双重需求平衡。

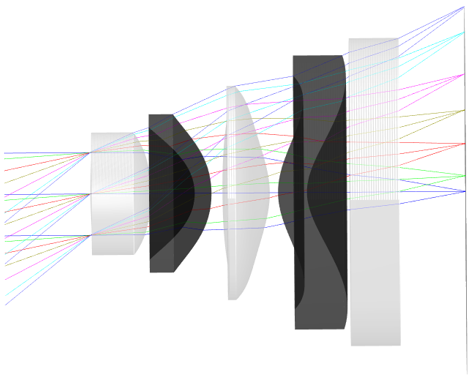

手机镜头

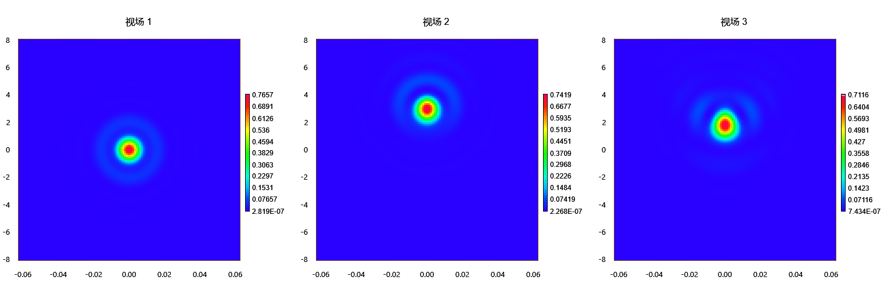

惠更斯PSF

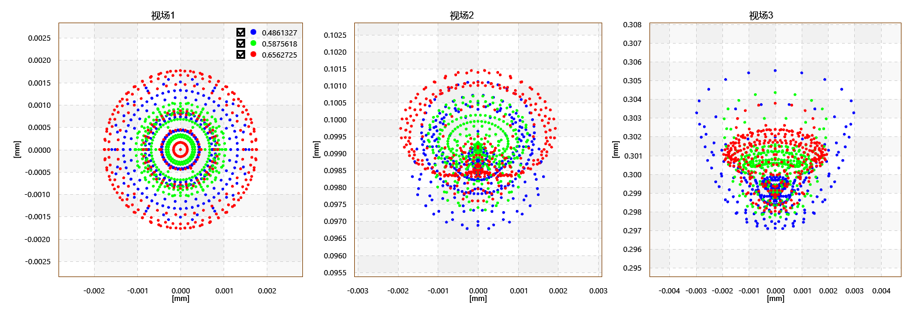

点列图

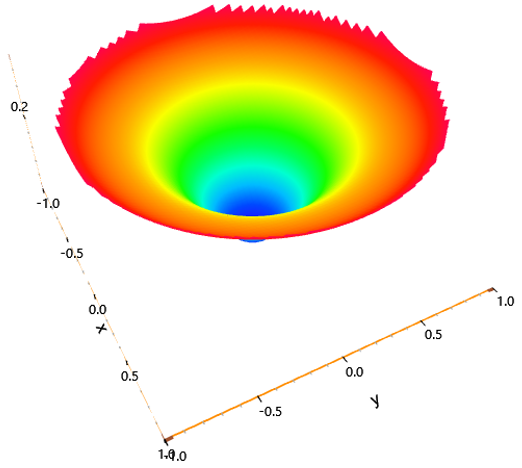

波像差图

总结

本案例通过 OAS 光学软件的光机一体化建模、多目标像差校正与杂散光优化功能，成功突破传统手机镜头的空间与性能平衡瓶颈。相较于传统设计流程，OAS 的高精度仿真能力将研发周期缩短，原型制作成本降低，验证了方案的可靠性。该方案为手机镜头的轻薄化与高解析升级提供了高效、精准的技术支撑，助力消费电子影像系统持续迭代。
