分光镜(Beam splitter)可被运用在许多不同的场合。一般而言，入射光抵达二向分色分光镜(dichroic beam splitter)时，会根据波长的差异产生穿透或反射的现象。这篇文章将说明如何在OAS中建立二向分色分光镜。

简介

作为一个常见的光学元件，分光镜(beam splitter)可将入射光分为折射和反射光线路径。依据元件的形态，我们可以将分光镜分为以下三个类别:
立方体分光镜(Cube beam splitters)
平板分光镜(Plate beam splitters)
薄膜分光镜(Pellicle beam splitters)
在OAS中，分光镜根据入射角、偏振态波长等特性将入射光分为两条不同的路镜。
在这篇文章中，我们将示范如何在非序列模式中完成二向分色分光镜的建立和模拟。

需要领取课程宏文件请联系我们

二向分色分光镜

二向分色分光镜利用特殊的镀膜表面，使入射光分为如下图的三道光路。在这篇文章中，我们将假设你已熟悉基本的镀膜操作。假如还不是很熟悉的读者，建议在进行后续步骤前可以先参考这篇文章“如何建立部分反射、部分折射表面”。

在市面上众多的分光镜选择中，本范例为OAS中的范例文件二向色分光棱镜.OASF。
为了简化模型，我们将利用组合体与曲线中提供的分束镜建立理想的二向分色分光镜。以下五点为建立该模型的原则:
不需要知道完整的镀膜分类数据报告
二向分色镀膜不受入射光偏振态的影响
Pass Band的穿透率为100%
Stop Band的反射率为100%
我们不会对过渡区(穿透率由高到低的区域)进行模拟
OAS可以模拟极为接近真实镀膜的状況，因此我们不一定需要输入理想的条件才能完成模拟，这些假设只是用来帮助我们更轻易的完成本范例。
本范例中的二向分色分光镜具有以下特性:
材质: N-BK7
Clear Aperture: 1”
厚度: 1”
二向分色镀膜位于分光镜1的表面5(Surf5)和分光镜2的表面5（Surf5）
分光镜1的表面5和分光镜2表面5分别以reflect red和reflect green材质进行镀膜。

初始设定

为了更顺利的完成后续的操作步骤，建议以附件的文件进行设计。

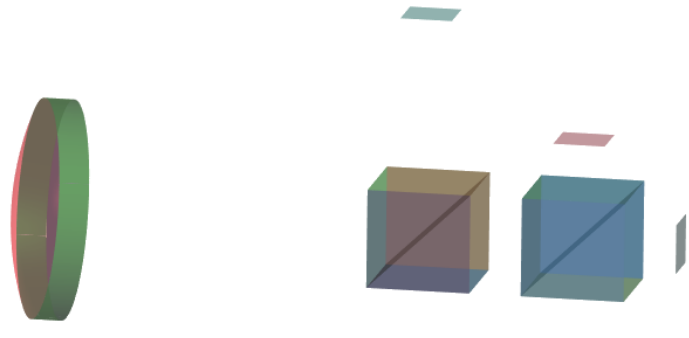

如下图，范例的文件包含了标准透镜、分束器1、分束器2和三个接收表面。

在OAS中建立二向分色分光镜的模型您可以从光学模型菜单栏分别选择透镜，分光器和平面来搭建模型。
建立模型后您可以在左侧树状栏为模型添加材料，膜层。在本示例中，标准透镜材料为N-BK7,膜层为全透射，分光器1和分光器2添加的材料为N-BK7，两个表面5（Surf5）添加的膜层分别为reflect red和reflect green其它表面膜层为全透射，三个接收表面膜层为全吸收。
分别建立平行光源Red collimated beam，Green collimated beam，Blue collimated beam，修改相应的波长为0.65um，0.55um，0.46um。

结果分析

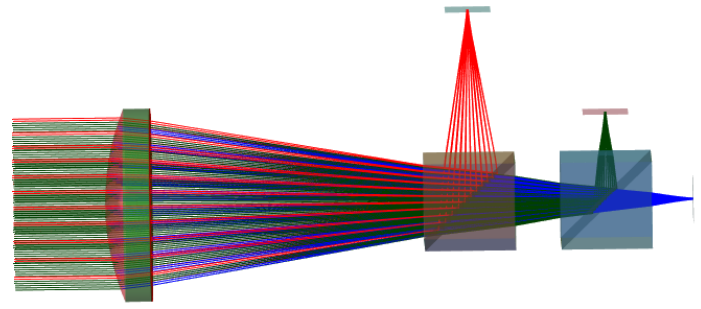

分别按默认值在三个接收表面建立颜色探测器，进行非序列追迹，可以在OAS三维视图直观的查看分光的效果。

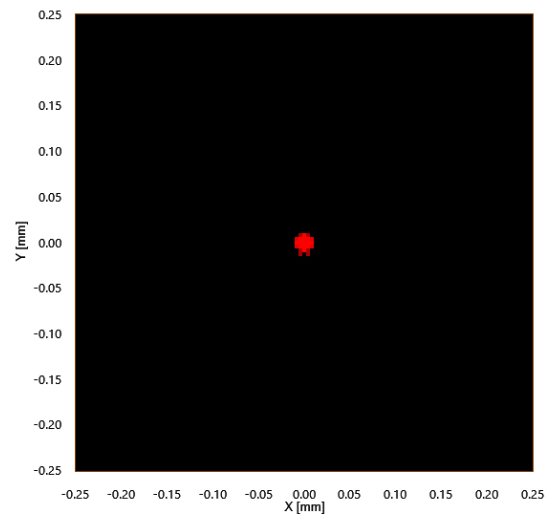

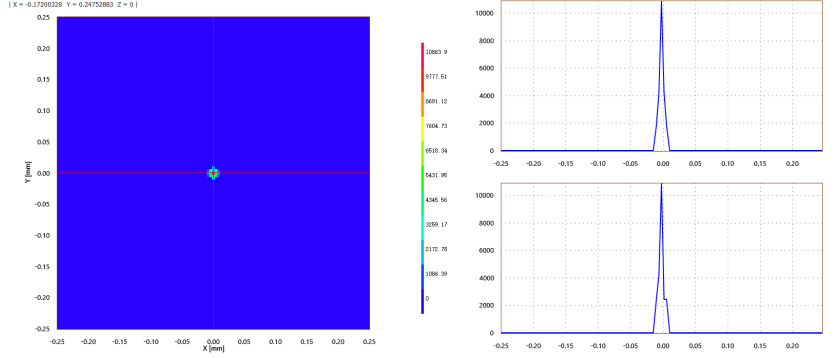

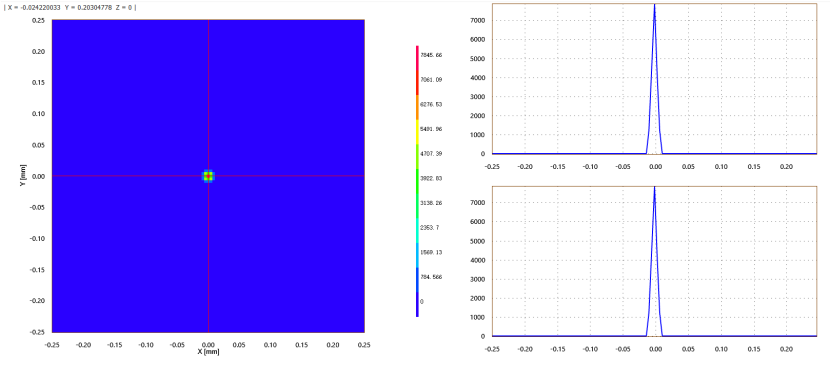

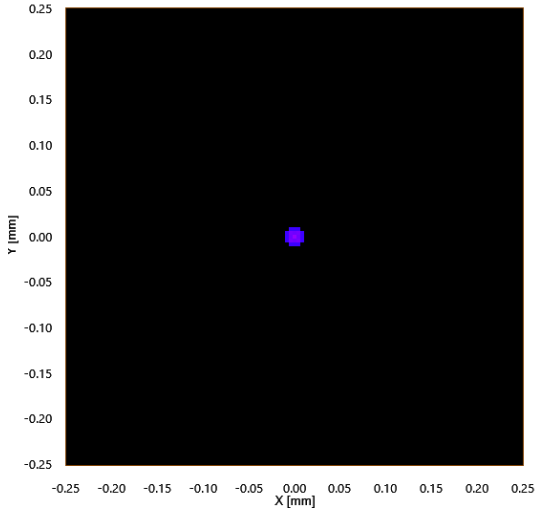

最后得到颜色探测器结果和辐照度结果：
