简介

偏振光学作为现代光学的核心分支，在光通信、精密测量、显示技术、激光雷达等领域具有不可替代的应用价值。在复杂光学系统设计中，光源偏振态的精准控制与表征是保障系统性能的关键环节。本案例基于 OAS 光学仿真软件，针对左旋 90° 圆偏振点光源的传播特性开展仿真分析，验证偏振态在自由空间传播中的稳定性，为后续复杂偏振光学系统的设计与优化提供基础数据支撑。

案例设置与操作

模型构建

创建点光源，偏振态设定为左旋 90° 圆偏振，波长选取可见光波段常用的 532nm，光强设定为 1mW，确保光源特性符合通用偏振实验标准。在光源光轴方向设置理想探测平面，避免额外偏振畸变影响仿真结果。

光源设置

将偏振态切换为 “圆偏振”，设置旋向为 “左旋”，相位延迟参数设定为 90°，完成偏振特性配置；同时补充波长、光强等基础光学参数，确认光源发射模式为全空间均匀发散。

光线追迹

设置追迹光线数量以平衡仿真精度与计算效率；指定探测平面为数据采集面，勾选 “偏振椭圆图”“偏振态参数表” 等输出选项，设定数据采样间隔为 0.1mm，保证探测数据的密度与准确性。

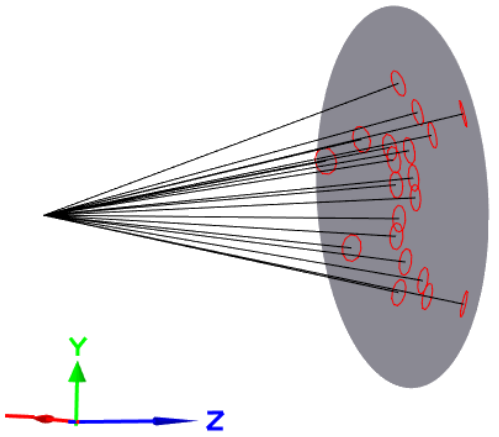

点光源偏振的三维追迹图

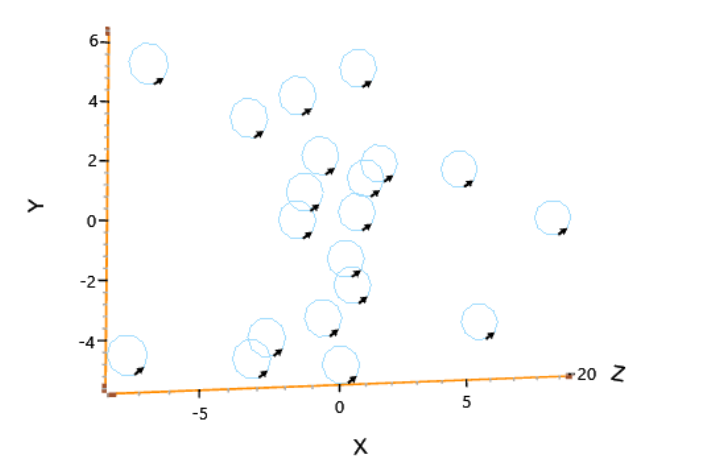

点光源偏振的偏振椭圆图

总结

本案例通过 OAS 软件实现了偏振点光源传播特性的高效仿真，其结果可直接应用于偏振光学系统的前期设计验证，帮助工程师快速判断光源偏振态设计的合理性，减少物理原型制作与实验测试的成本。OAS 软件凭借直观的参数化建模界面、精准的偏振追迹算法，降低了偏振光学仿真的技术门槛。
