CAD文件的格式一般与所使用的CAD软件相关，格式种类众多，不同的格式有各自擅长的领域。如，STL格式是利用三角形网络来表示三维物体的，改革是常用于有多个平面围成的物体以及3D打印领域。使用基于ACIS引擎的CAD软件时，推荐使用SAT格式的CAD文件。IGES格式与STEP格式在不同的CAD软件中都有良好的兼容性，在二者中做选择时，要看它们当中哪一个模型导出程序对物体模型的表示方式更合适于需要创建的物体模型。

这篇文章介绍了如何将IGES和STEP格式的CAD物体导入到OAS中 。

简介

在OAS中导入CAD物体是非常重要的功能，尤其是在对复杂的光机元件进行杂散光分析时，光线会在这类光机原件上发生较为严重的反射和散射效应导入CAD功能在照明系统中同样重要，例如在汽车仪表盘中，光线可能会入射到一个复杂的光导管之中。
OAS的导入CAD物体功能非常灵活，能够支持IGES和STEP的CAD文件格式。

导入CAD物体

CAD物体结构可能十分复杂，一根光线可能会在物体中产生多次反射、折射或散射等相互作用。因此，我们使用非序列光线来追迹描述光线与物体之间的相互作用。在序列系统中，我们也可以使用混合模式来进行类似的非序列光线追迹。
OAS支持两种静态CAD文件格式：IGES和STEP(如SLDPRT和ZPO这样的CAD格式，不在本文的讨论范围之内)。

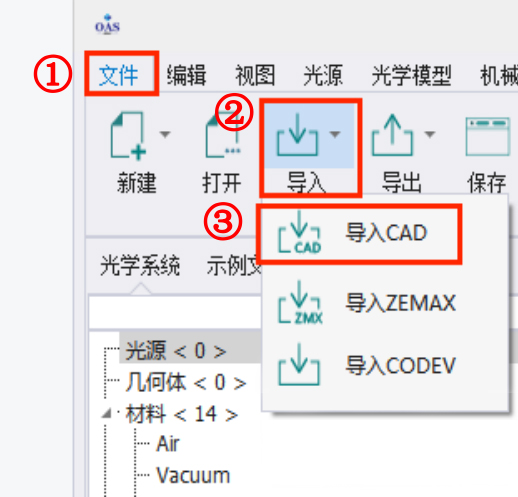

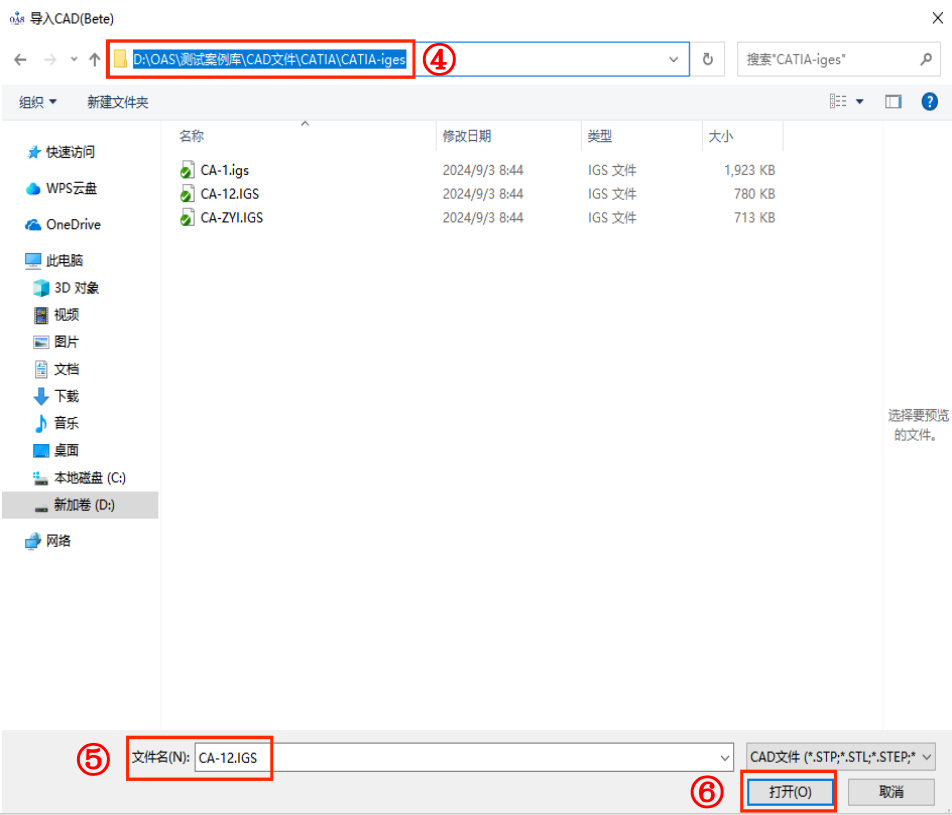

打开软件后，你可以通过文件> 导入> 导入CAD> 选择文件路径> 选择CAD文件> 打开来选择需要导入的CAD物体。

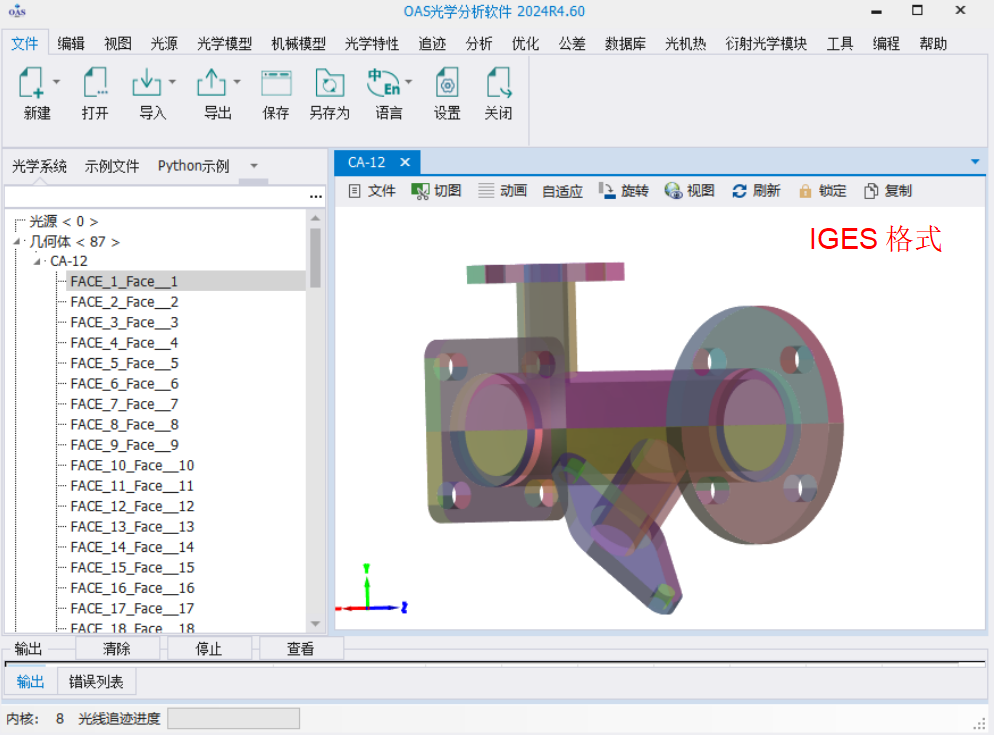

IGES(The Initial Graphics Exchange Specification)是美国的国标格式，建立这一格式的初衷是在不同CAD软件之间实现便利的数据传输。STEP(Standard for the Exchange of Product Model Data)是一个综合的ISO标准(ISO10303)格式，它用来描述如何表示和交换数字产品的信息。

对于OAS的用户来说，选择IGES格式还是STEP格式都没有任何问题。OAS可以很好地处理这两种格式。因此在选择格式时，可以根据CAD软件导出模型的质量来决定。IGES是较旧的格式，一些CAD的供应商会是用他们自己的导出程序，因此根据供应商不同，数据可能会存在少许偏差。而STEP格式较新，大多数CAD供应商都会使用像Step Tools这样的内置库程序进行导出，因此CAD文件在STEP格式进行数据交换时能够保持更好的一致性。
