简介

直下式 LED 背光技术作为显示领域的关键支撑方案，凭借 LED 阵列的密集排布特性，可实现光线在背光板内的均匀扩散，进而提升屏幕显示画面的细腻度与色彩还原度，广泛应用于液晶电视、笔记本电脑显示屏等中高端显示设备。为精准复现直下式 LED 背光系统的光学特性，基于 OAS 软件开展全流程仿真设计。

案例设置与操作

模型构建

利用 OAS 软件的阵列操作功能，创建 10×10 规格的 LED 光源阵列，单个 LED 的光通量、色温等参数参考实际商用器件标准设置；同步构建匹配的 LENS 阵列，确保每个 LED 光源对应一枚光学透镜，实现光线的初步准直与角度控制，透镜的曲率半径、折射率等光学参数通过前期光学设计计算确定。

遮光板设计

为减少系统外杂散光侵入及内部光线泄漏，在 LED 阵列与 LENS 阵列外侧构建矩形遮光板结构，遮光板厚度设定为 1mm，材质选用高遮光率的光学级塑料，其内壁进行哑光处理，降低光线反射对系统光学性能的干扰。

膜层与探测器设置

对矩形遮光板除右表面外的其余表面，均涂布高吸收系数的光学膜层，有效吸收系统内部的反射杂散光，进一步提升背光区域的照度均匀性；在遮光板右表面（即背光出射面）设置面阵探测器，探测器的像素分辨率与采样密度根据仿真精度需求设定，确保能够精准采集整个出射面的照度分布数据。

仿真结果

通过 OAS 软件完成直下式 LED 背光系统的建模与参数设置后，启动光学仿真计算，最终输出的仿真结果显示：该背光系统的出射面照度均匀性达到 90% 以上，满足中高端显示设备的背光性能要求，且系统内部杂散光强度较未设置膜层的方案降低 60%，有效验证了遮光板膜层设计的有效性。

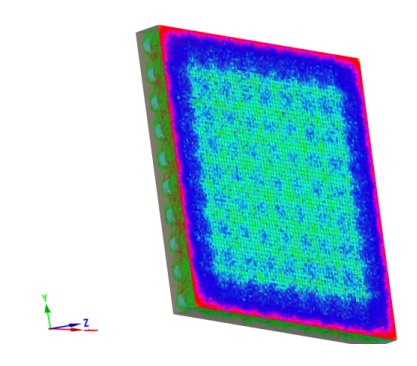

直下式LED背光模拟仿真的三维追迹图

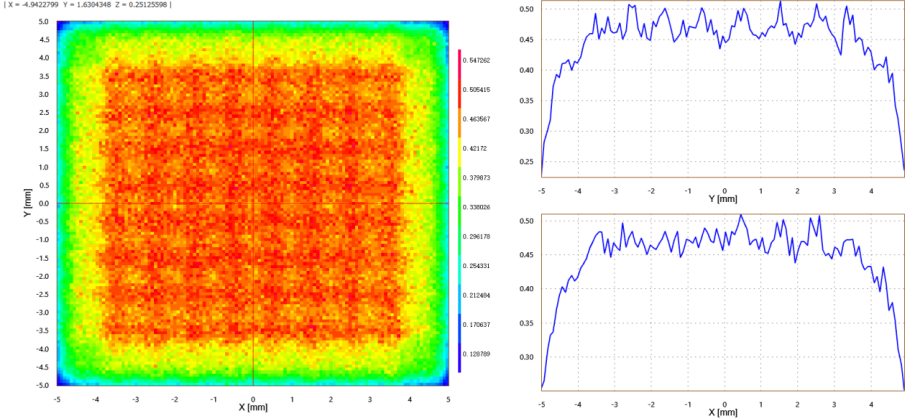

直下式LED背光模拟仿真的探测器结果图

总结

OAS软件可快速实现多单元光学结构的批量创建，能够精准模拟实际光学系统的物理特性，并且提供提供直观的光学性能分析图表，便于工程师快速优化设计方案，为直下式 LED 背光技术的高效研发提供有力支撑。
