几何光学分析

提供精确的照明分析结果

OAS 光学分析软件能够精确的计算光度学和辐射度学领域所需要执行的照明分析。

照明分析特色:

• 角度和空间亮度分析。
• 真实世界模拟情况，包括表面特性，如 ：偏振、散射、反射、折射和薄膜。包括材料特性，如 ：色散、体吸收、体散射和滤光片等。
• 快速准确的蒙特卡罗光线追迹。
• Sobol 采样是随机光线生成先进、准确的方法。
• 交互式图像输出。
• 自定义绘图方法。
• 多核运算的支持，加快了复杂系统的模拟时间和系统优化时间。

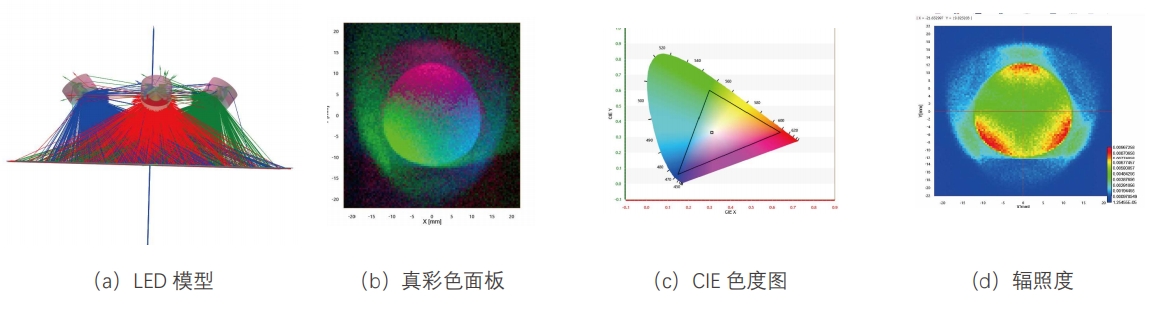

LED模型

光谱分析

有了 OAS 光学分析软件，您可以准确，快速预测照明系统的颜色性能情况。量身定制以满足不同的应用需求，这些稳健的设计和分析能力将帮助您实现任何颜色性能目标。

主要颜色定义特色：

• 全光谱光源和色度计算都基于真实颜色的 CIE 色坐标系。
• 光谱取决于材料，反射体和散射体。
• 光线颜色数据，取决于波长。
• 波长取决于材料体吸收，反射率和透射率。

主要颜色分析特色：

• 颜色网格和点。
• 智能化的平滑输出，它采用独特的算法来减少噪声，并提供快速，准确的结果。

LED 混光 ,CIE 分析

车灯设计模块

OAS 具有专门的车灯设计模块，可以对车灯进行设计和仿真，并可以进行强度、照度、颜色等分析，实现车灯方案的可行性评估。

应用场景

• 投影式前照灯
• 反射式前照灯
• 各种信号灯应用
• 导光条
• 车灯可行性研究
• 法规测试
• 虚拟原型
• 光线数据比较

模型 - OAS 提供了丰富的面型，Nurbs 面、自由曲面、非球面、抛物面等多种面型，同时具有机械模块，可以实现车灯模型的整体仿真；

光源 - 具有点，面光源、平行光源、物体光源、朗伯光源、LED光源等光源，支持导入 .dis、.Ray、.TM25RAY、.DAT 等格式的文件光源，同时提供了 LED 光源库，包含 5 家 LED 供应商，600 多种 LED 光源模型；

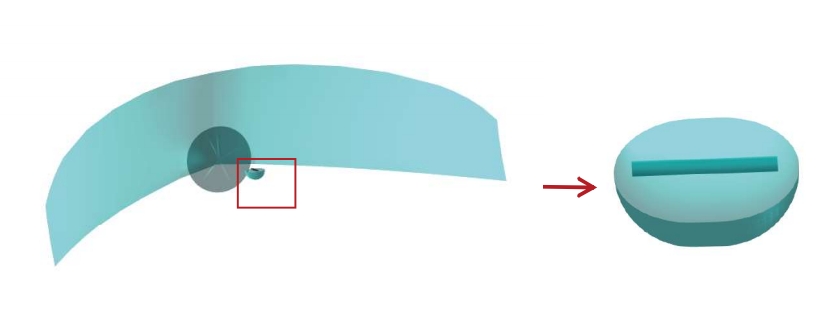

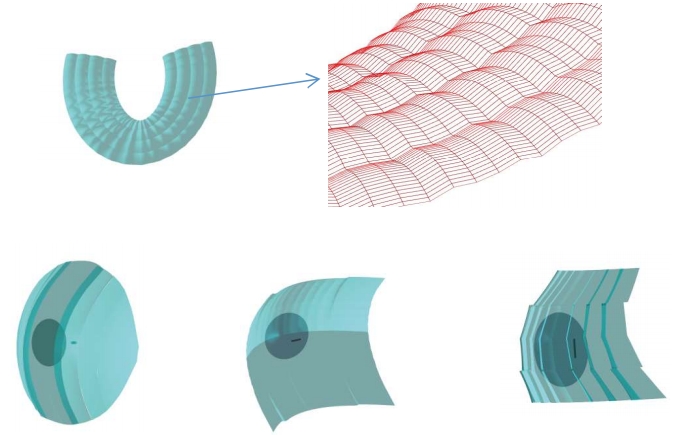

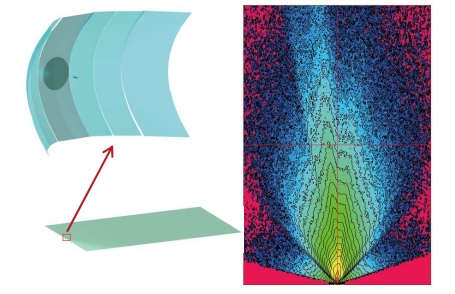

表面结构和反射器设计

摩托车雾灯设计

追迹 - OAS 支持对同一模型进行序列追迹和非序列追迹。可选两种光线传播模式，蒙特卡罗和分裂，能够实现正向追迹和反向追迹；
分析 - 通过不同的探测器，可以对车灯模型的强度、照度、颜色进行分析和检查，实现车灯方案的可行性评估。

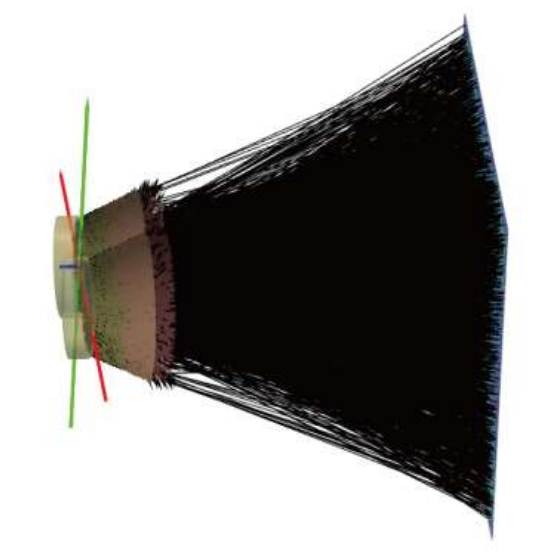

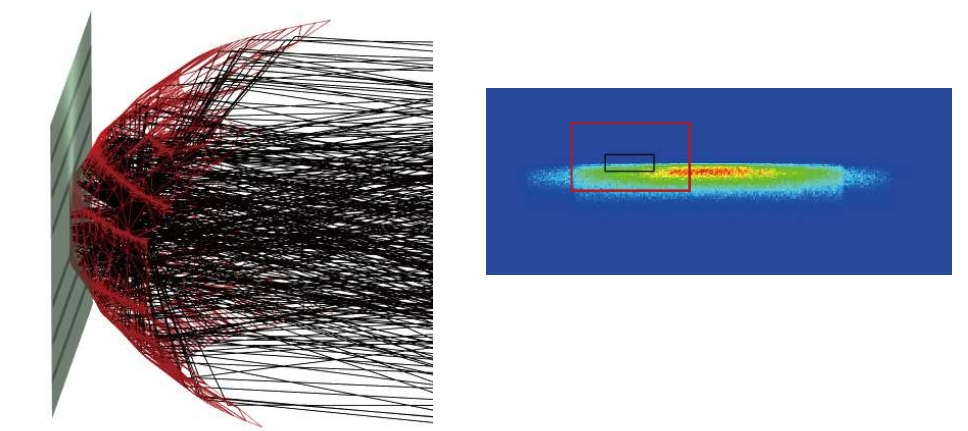

反向追迹

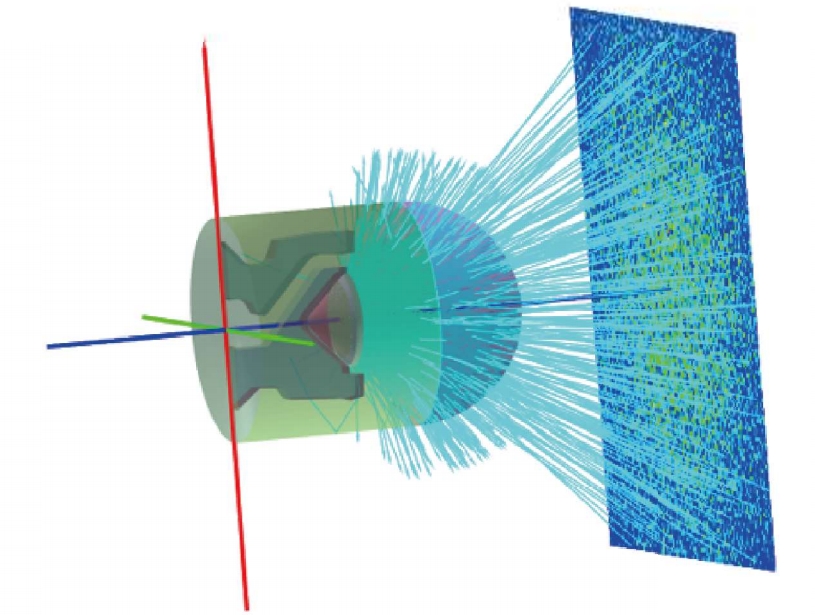

LED车灯

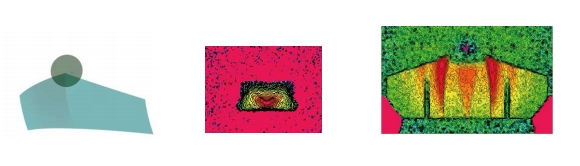

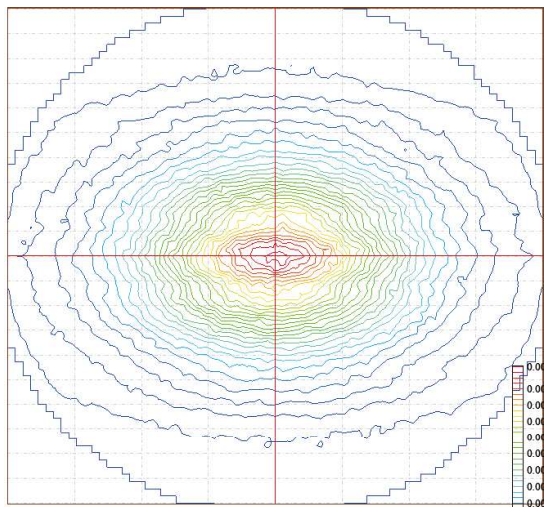

等高线

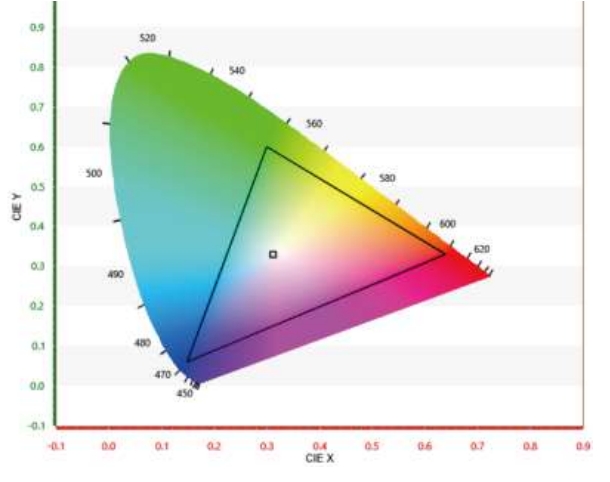

CIE

为光学和照明产品搭建数字场景

为了执行仿真和分析，使用者首先要为汽车照明和光学产品搭建数字场景。OAS 支持在各种应用中搭建此类光学场景。
几何结构可以在 OAS 中以参数的方式定义，同时提供导入和导出功能，支持多种格式的 CAD 文件导入，支持对导入模型的参数修改，方便使用者对模型进行快速设计，或者使用代码的形式进行定义或计算。

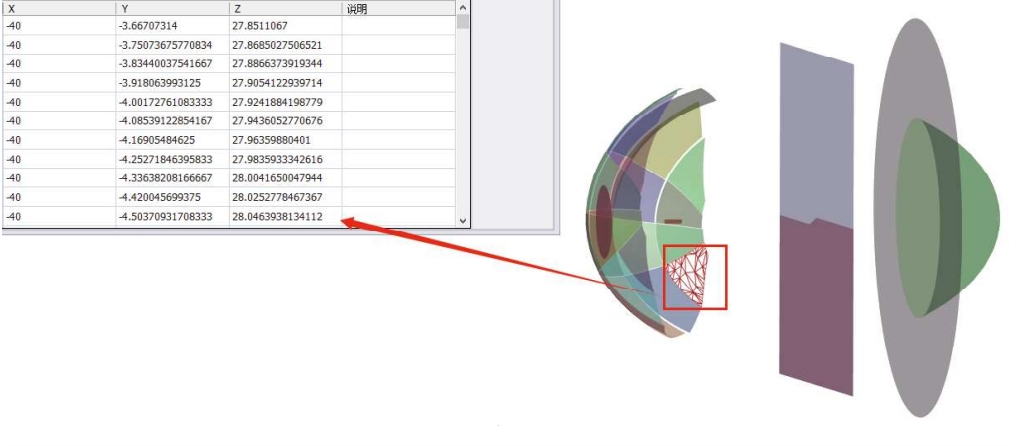

导入CAD的模型

光线数据分析:

- 当选择了计算光线轨迹功能后，追迹后，软件会记录从光源发出的所有光线数据。
- 可以查看不同光线路径下，光线在系统中的交互情况，实现光线轨迹的分析
- 获得光线统计数据文本，查看光通量大小，光线在与每个面进行交互时，丢失、被吸收的光线数和能量大小
- 支持对光线数据的导入和导出，实现数据的存储

光线数据分析功能包括：

- 光线数据分析和操作：过滤、加法、减法、缩放、镜像等
- 光线数据显示属性，例如对数 / 线性比例和颜色模式

信号灯反射设计

仿真实际上就是一系列计算，用于预测给定灯具中的光线行为。通过仿真，使用者可以获得光强分布和目标表面上的照度分布等信息。OAS 中提供了多种仿真工具，通过不同的追迹模式和探测器设置，获得需要的仿真结果信息。

仿真结果功能

- 提供辐照度、强度、颜色探测器，实现对车灯可行性、视觉化分析
- 提供不同的探测器显示模式，如等高线，将探测器数据进行划分，有益于进一步分析
- 反向追迹。可以对探测器数据进行反向追迹，查看光线与系统的交互其情况

使用多变组件设计的近光灯。为了使光传播得更广，其反射镜使用了上、下各一半的设计形式。其热点区由三个带有矩形透镜的 PCS 模块组成（a）lens sensor（b）focal plane

使用 MF 反射镜设计的近光灯

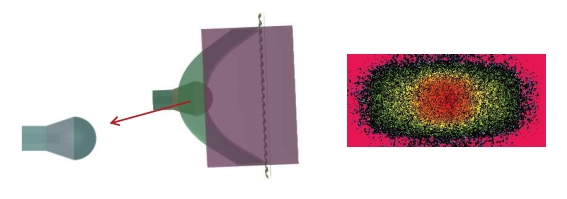

信号灯设计。由 P21W 灯、抛物反射器和diffuser透镜构成的一种信号灯

具有 17.5 度倾斜的远光灯反射器设计。（a）强度图（b）照度图

杂散光分析能力

OAS 具备在仪器加工之前就通过虚拟的模型分析模拟所有这些杂散光现象的能力，并可以提供给光学工程师必需的工具来分析以及修正杂散光问题。
用户能够在 OAS 里建模复杂的光机系统，这些系统的零件都具有用双向散射分布函数（BSDF）所描述的精确地反射和散射光学特性。OAS 采用精妙的模拟技术， 如 “重点采样” 方法， 来有效地建模随机散射问题。OAS 让用户可以从数值和图表两方面去评估光学系统的散射路径并发现和修正杂散光问题。
拥有一套功能强大，快速和精准的仿真工具只是成功的杂散光分析的一部分。除了 OAS 精湛的杂散光分析能力外，二元公司提供极具针对性的杂散光课程、鬼像分析课程和波动光学课程来让用户掌握杂光分析科学。二元的课程确保学员能够有效地分析和解决他遇到的困难的杂散光问题。

• 提供 BSDF 拟合工具，进行散射模型建模。
• OAS 提供 Lambertian, Harvey，Polynomial 等多种散射模型，可以对不同的光学表面特性进行精确模拟。
• 对光谱仪、激光系统、日冕观测仪和其他各种光学仪器进行杂散光分析。
• 提供相干光源，相干光被经常用来分析杂散光。0AS 可以模拟相干光源，对其的传播和最终分布进行精确地
光场幅度和相位分布计算，精确处理衍射等现象。
• 对成像系统、二极管激光器、干涉仪、光栅系统、光学标准具等进行分析。
• 依照杂散光分析流程，帮助光学工程师寻找杂散光的来源。
• 进行基本的辐射学和辐射物理量计算。
• 合理使用光阑和光瞳来进行杂散光分析。
• 加入基本的隔板和挡光板来进行杂散光分析。
• 利用光线路径分析功能，可以对光线路径进行分类，筛选定位出杂光的位置。
• 进行鬼像和杂散光计算，从鬼像中减少杂散光。
• 评估杂散光分析的准确度。
• 计算来自物件边缘的杂散光。
• 分析来自各向异性表面的散射光。
• 计算红外系统的杂散光。
• 计算鬼像辐射照度。
• 计算来自于被污染的镜面或透镜的散射光。

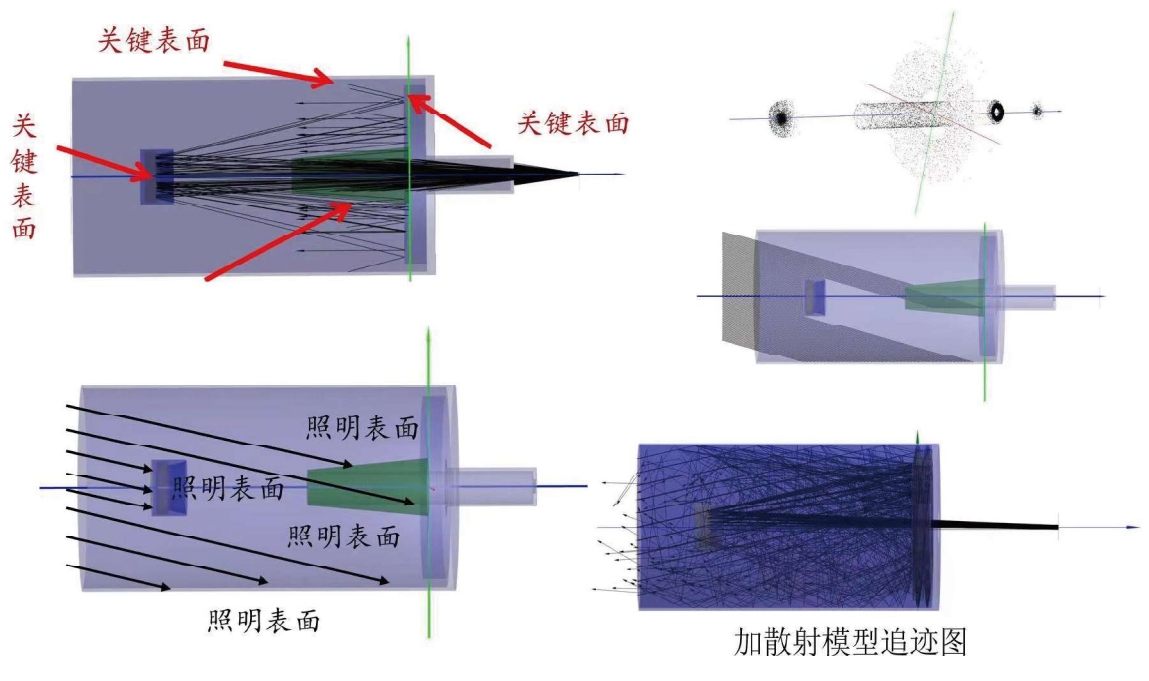

卡塞格林杂散光
